L形导向轴支座螺钉固定型

图片仅供参考

L形导向轴支座螺钉固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	材质	表面处理	附件
JT-SNLSD	H选择型	S45C	发黑	1个紧定螺钉
JT-SNLDD	H指定型	S45C	发黑	1个紧定螺钉
JT-SNLSU	H选择型	S45C	喷细砂无电解镀镍	1个紧定螺钉(不锈钢)
JT-SNLDU	H指定型	S45C	喷细砂无电解镀镍	1个紧定螺钉(不锈钢)
JT-SNLSX	H选择型	SUS304	—	1个紧定螺钉(不锈钢)
JT-SNLDX	H指定型	SUS304	—	1个紧定螺钉(不锈钢)
JT-SNLSM	H选择型	A6063	喷细砂本色阳极氧化	1个紧定螺钉(不锈钢)
JT-SNLDM	H指定型	A6063	喷细砂本色阳极氧化	1个紧定螺钉(不锈钢)

如对防锈有要求，请优先选用不锈钢材质、铝合金材质或喷细砂无电解镀镍产品。

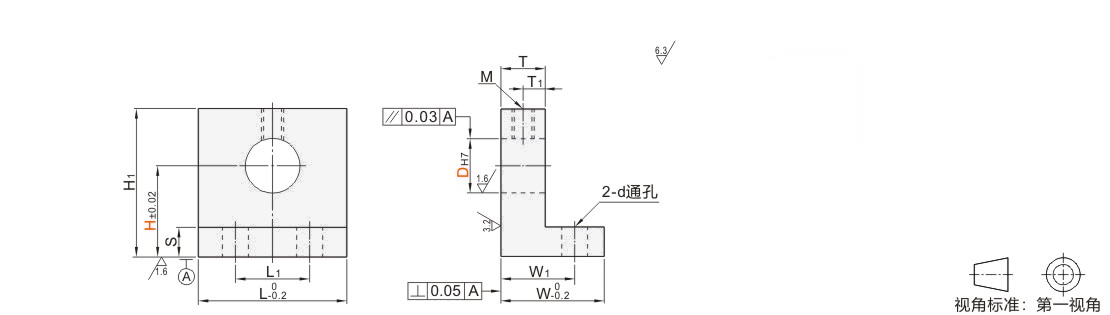

选型参数

选型表

型号			H		L	H1	T	T1	S	W	W1	M	L1	d
代码	DH7		选择型	指定型
代码	DH7		选择型	最小单位0.1
H 选择型 JT-SNLSD JT-SNLSU JT-SNLSX JT-SNLSM H 指定型 JT-SNLDD JT-SNLDU JT-SNLDX JT-SNLDM	3	+0.010 0	10 15 20	10.0~20.0	20	H+5	6	3	3.8	13.8	10	M3	10	3.6
	4	+0.012 0	10 15 20	10.0~20.0		H+6
	5		15 20 25	15.0~25.0		H+7
	6		15 20 25	15.0~25.0		H+8
	8	+0.015 0	15 20 25 30 35 40	15.0~40.0	25	H+9	8	4	5.8	17.8	13	M4	13	4.5
	10	+0.015 0	20 25 30 35 40	20.0~40.0		H+10
	12	+0.018 0	20 25 30 35 40	20.0~40.0		H+11
	13		20 25 30 35 40 50	20.0~50.0		H+12
	16		20 25 30 35 40 50	20.0~50.0		H+13
	20	+0.021 0	25 30 35 40 50 60	25.0~60.0	40	H+18	10	5	7.8	25.8	18	M6	24	6.6
	25		30 35 40 50 60	30.0~60.0	40	H+20	10	5	7.8	25.8	18		24	6.6
	30		35 40 50 60	35.0~60.0	50	H+23	12	6	9.8	31.8	22		30	9
	35	+0.025 0	40 50 60 80	40.0~80.0		H+25	12	6	9.8	31.8	22
	40		40 50 60 80	40.0~80.0		H+30	16	8	14.8	35.8	26
	50		50 60 80	50.0~80.0	65	H+38	16	8	14.8	39.8	28	M8	40	14
