自润滑直柱型直线轴承单衬型/双衬型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠材质	保持架/ 储油盒材质	密封圈材质	使用环境温度	类型
JT-GTIGMSQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-20～80℃	直柱型 ● 单衬型
JT-GTIGMDQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-20～80℃	直柱型 ● 双衬型

产品特点
产品高级精度，两端自带储油盒。除润滑装置外，还在钢珠部位封入了锂皂基润滑脂，降低了维护成本；
通过持续润滑减少磨损，从而延长轴承的使用寿命；
有助于减少摩擦噪音，使运行更加安静。
轴套、滚珠材质SUJ2相当于GCr15。
保持架材质树脂相当于DURACON M90。
建议直线轴承与本公司生产的导向轴（标准g6公差）配套使用。
除润滑装置以外，还在钢珠部封入了锂皂基润滑脂，因此可以减少使用前的润滑脂封入作业。

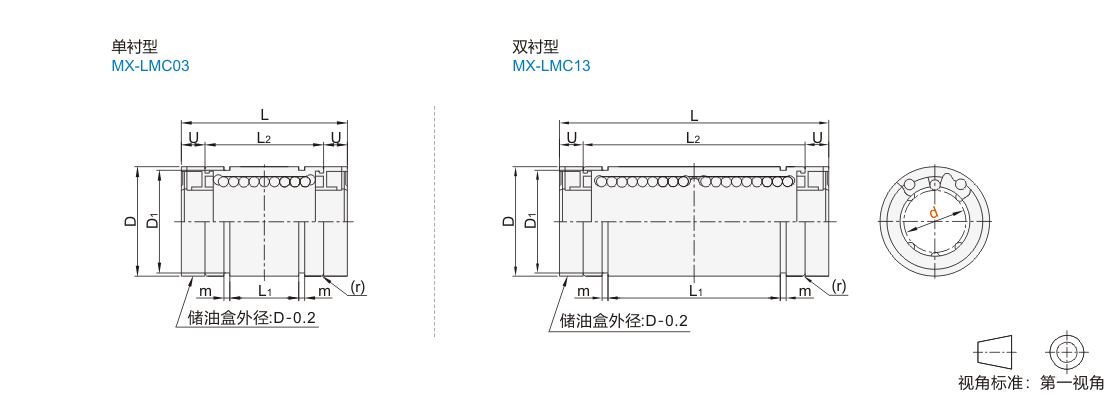

选型参数

单衬型

型号			D		L	L1		L2		U	m	D1	(r)	偏心 (最大)	滚珠列数	基本额定负载(N)		重量 (g)
代码	d		D		L	L1		L2		U	m	D1	(r)	偏心 (最大)	滚珠列数	C(动)	Co(静)	重量 (g)
JT-GTIGMSQ	10	0 -0.009	19	0 -0.013	39	19.4	0 -0.4	29	0 -0.2	5	1.3	18	0.4	0.012	4	400	440	28
	12		21		41	20.4		30		5.5	1.3	20	0.8			412	442	31
	16		28		49	23.3		37		6	1.6	27				796	1021	71
	20	0 -0.010	32	0 -0.016	56	27.3	0 -0.5	42	0 -0.3	7	1.6	30.5		0.015	5	859	1345	95
	25		40		77	37.3		59		9	1.85	38	1.5		6	1095	2046	214
	30		45		84	40.8		64		10	1.85	43	1.5		6	1529	2676	250

1Kgf=9.81N

双衬型

型号			D		L	L1		L2		U	m	D1	(r)	偏心 (最大)	滚珠列数	基本额定负载(N)		静态允许力矩 (N·m)	重量 (g)
代码	d		D		L	L1		L2		U	m	D1	(r)	偏心 (最大)	滚珠列数	C(动)	Co(静)	静态允许力矩 (N·m)	重量 (g)
JT-GTIGMDQ	10	0 -0.010	19	0 -0.021	65	41.4	0 -0.5	55	0 -0.3	5	1.3	18	0.4	0.015	4	649	879	7.2	52
	12		21		68	43.4		57		5.5	1.3	20	0.8			670	885	10.5	56
	16		28		82	49.8		70		6	1.6	27				1247	2041	19.5	132
	20	0 -0.012	32	0 -0.025	94	57.8	0 -0.6	80	0 -0.4	7	1.6	30.5		0.020	5	1453	2689	26.5	176.5
	25		40		130	78.3		112		9	1.85	38	1.5		6	1779	4092	43	419
	30		45		143	85.3		123		10	1.85	43	1.5		6	2484	5352	82.5	471

1Kgf=9.81N
