迷你型快插接头弯接头外螺纹

图片仅供参考

迷你型快插接头弯接头外螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	表面处理 / 主体	类型
JT-LTTUUD	黄铜	黄铜	POM	镀镍	外螺纹 ● 内六角孔直接头
JT-LTTUOD	PBT	黄铜	POM	镀镍	外螺纹 ● 弯接头

公称型号为M3的螺纹部材质为SUS304。

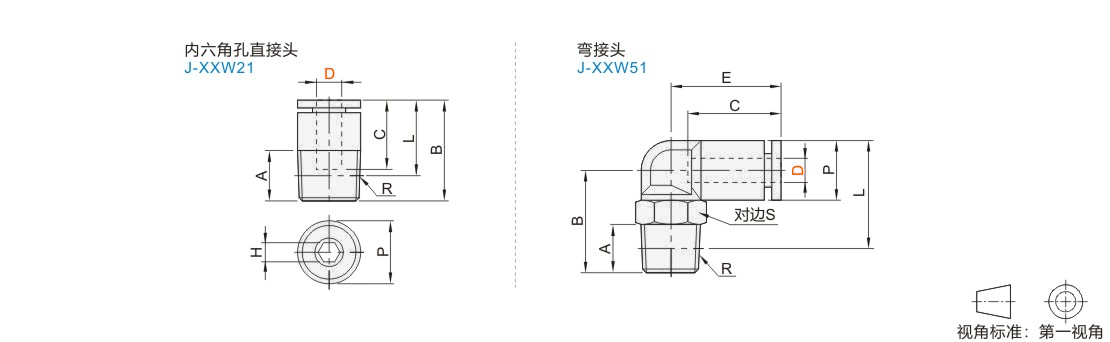

选型参数

内六角孔直接头

型号		公称型号	R	A	B	L	C	H	P	有效断面积 (mm²)	重量 (g)
代码	D	公称型号	R	A	B	L	C	H	P	有效断面积 (mm²)	重量 (g)
JT-LTTUUD	4	M3	M3	3	16	13	11.5	1.5	8	0.97	1.9
		M5	M5	3.5	17	13.5		2	8	1.73	2.7
		1	R1/8	7.5	16	12		3	10	3.9	5.2
	6	M5	M5	3.5	17.5	14	12.5	2		1.73	3.5
	6	1	R1/8	7.5	16.5	12.5	12.5	4		6.93	4.1

弯接头

型号		公称型号	R	A	B	L	P	C	E	S	有效断面积 (mm²)	重量 (g)
代码	D	公称型号	R	A	B	L	P	C	E	S	有效断面积 (mm²)	重量 (g)
JT-LTTUOD	4	M3	M3	3	JT-VMPDOCSUZMPNZFZ.5	16.5	9	11.5	14.5	8	0.39	3.7
		M5	M5	3.5	16	16.5				8	1.57	4.1
		1	R1/8	7.5	19.5	19.5				10	3.53	6.0
	6	M5	M5	3.5	16	18	11	12.5	16.5	8	1.57	4.7
	6	1	R1/8	7.5	19.5	20	11	12.5	16.5	10	3.53	6.6
