还有0项未选择重置

选择代码

代码参数

D公差

P公差

材质

表面处理

轴端形状

轴端形状（右）

轴端形状（左）

选型参数

D *

L *

18~800/0.1

E *

1~294/0.1

F *

1~294/0.1

A *

2~294/1

P *

2~49/1

B *

2~294/1

M *

Q *

2~49/1

图片仅供参考

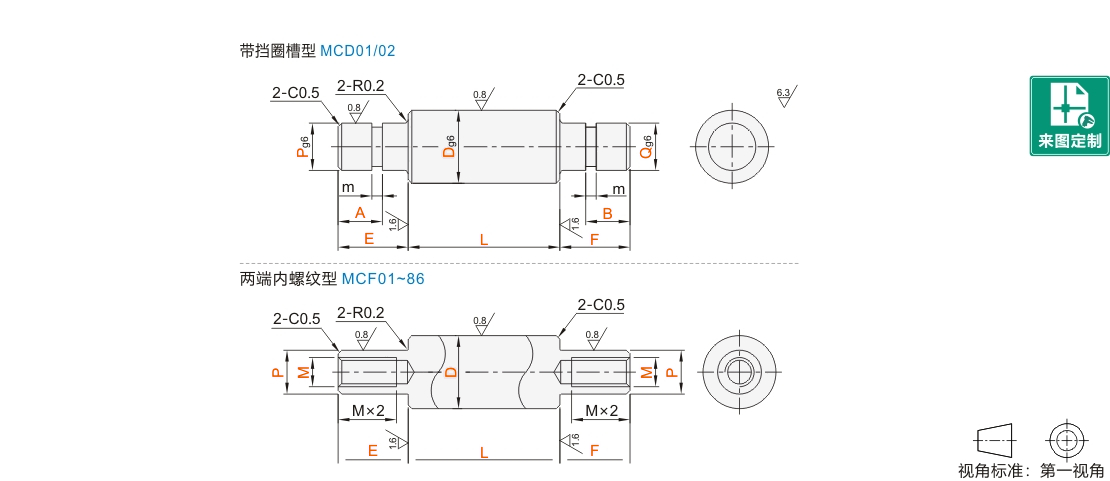

台阶轴带挡圈槽两端内螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	公差 / D	公差 / P	材质	表面处理	附件	类型
JT-GMNSD●	g6	g6	S45C	发黑	挡圈2个	带挡圈槽型
JT-GMNSU●	g6	g6	S45C	无电解镀镍	挡圈2个	带挡圈槽型
JT-GMNSX	g6	g6	S45C	—	挡圈2个	带挡圈槽型
JT-GMASD●	g6	g6	S45C	发黑	—	两端内螺纹型标准型
JT-GMASU●	g6	g6	S45C	无电解镀镍	—	两端内螺纹型标准型
JT-GMADX●	g6	g6	SUS304	—	—	两端内螺纹型标准型
JT-GMAFD●	h7	h7	S45C	发黑	—	两端内螺纹型标准型
JT-GMAFU●	h7	h7	S45C	无电解镀镍	—	两端内螺纹型标准型
JT-GMAFX●	h7	h7	SUS304	—	—	两端内螺纹型标准型
JT-GMAXD●	h9	g6	S45C	发黑	—	两端内螺纹型标准型
JT-GMAXU●	h9	g6	S45C	无电解镀镍	—	两端内螺纹型标准型
JT-GMAXX●	h9	g6	SUS304	—	—	两端内螺纹型标准型
JT-GMAMD●	h9	h7	S45C	发黑	—	两端内螺纹型标准型
JT-GMAMU●	h9	h7	S45C	无电解镀镍	—	两端内螺纹型标准型
JT-GMAMX●	h9	h7	SUS304	—	—	两端内螺纹型标准型

D·P	g6	h7	h9
3.1~6	-0.004 -0.012	0 -0.012	0 -0.030
6.1~10	-0.005 -0.014	0 -0.015	0 -0.036
10.1~18	-0.006 -0.017	0 -0.018	0 -0.043
18.1~30	-0.007 -0.020	0 -0.021	0 -0.052
30.1~50	-0.009 -0.025	0 -0.025	0 -0.062

挡圈槽部m尺寸请参阅转轴产品简介。
圆度·直线度·垂直度·同轴度，请参阅转轴产品简介。

选型参数

带挡圈槽型

型号			最小单位0.1		最小单位1
代码	Dg6		L	E·F	A·B	P·Q
JT-GMNSD JT-GMNSU JT-GMNSX	6	-0.004 -0.012	18~300	E≤P×6 F≤Q×6	P·Q≤6时 A.B≥2 6<P·Q≤10时 A.B≥3 10<P·Q≤20时 A.B≥4 20<P·Q时 A.B≥5	2 3 4 5
	8	-0.005 -0.014	18~400			3≤P·Q＜D
	10	-0.005 -0.014	18~500			3≤P·Q＜D
	12	-0.006 -0.017	20~600			4≤P·Q＜D
	13
	15
	16
	17		25~600
	18
	20	-0.007 -0.020
	22					8≤P·Q＜D
	25
	30
	35	-0.009 -0.025	35~600			15≤P·Q＜D
	40
	50

两端内螺纹型·g6

型号		最小单位0.1		最小单位1	M
代码	Dg6	L	E·F	P	M
JT-GMASD JT-GMASU JT-GMADX	6	18~300	1≤E≤P×6 1≤F≤P×6	5	3
	8	18~400		M+2≤P＜D	3 4 5
	10	18~500			4 5 6
	12	20~600			5 6 8
	13	20~600			5 6 8
	15	20~700			5 6 8 10
	16	25~800			5 6 8 10
	17				5 6 8 10 12
	18				5 6 8 10 12
	20				5 6 8 10 12
	22				5 6 8 10 12 16
	25				5 6 8 10 12 16
	30				8 10 12 16 20
	35	35~800			8 10 12 16 20 24
	40				12 16 20 24
	50				16 20 24

两端内螺纹型·h7

型号		最小单位0.1		最小单位1	M
代码	Dh7	L	E·F	P	M
JT-GMAFD JT-GMAFU JT-GMAFX	6	18~300	1≤E≤P×6 1≤F≤P×6	M+2≤P＜D	3
	8	18~400			3 4 5
	10	18~500			4 5 6
	12	20~600			5 6 8
	15	20~700			5 6 8 10
	20	25~800			5 6 8 10 12
	25				6 8 10 12 16
	30				8 10 12 16 20
	35	35~800			8 10 12 16 20 24
	40				12 16 20 24 30
	50				16 20 24 30

两端内螺纹型·h9

型号		最小单位0.1		最小单位1	M
代码	Dh9	L	E·F	P	M
JT-GMAXD JT-GMAXU JT-GMAXX JT-GMAMD JT-GMAMU JT-GMAMX	6	18~300	1≤E≤P×6 1≤F≤P×6	M+2≤P＜D	3
	8	18~400			3 4 5
	10	18~500			4 5 6
	12	20~600			5 6 8
	15	20~700			5 6 8 10
	20	25~800			5 6 8 10 12
	25				5 6 8 10 12 16
	30				8 10 12 16 20
	35	35~800			8 10 12 16 20 24

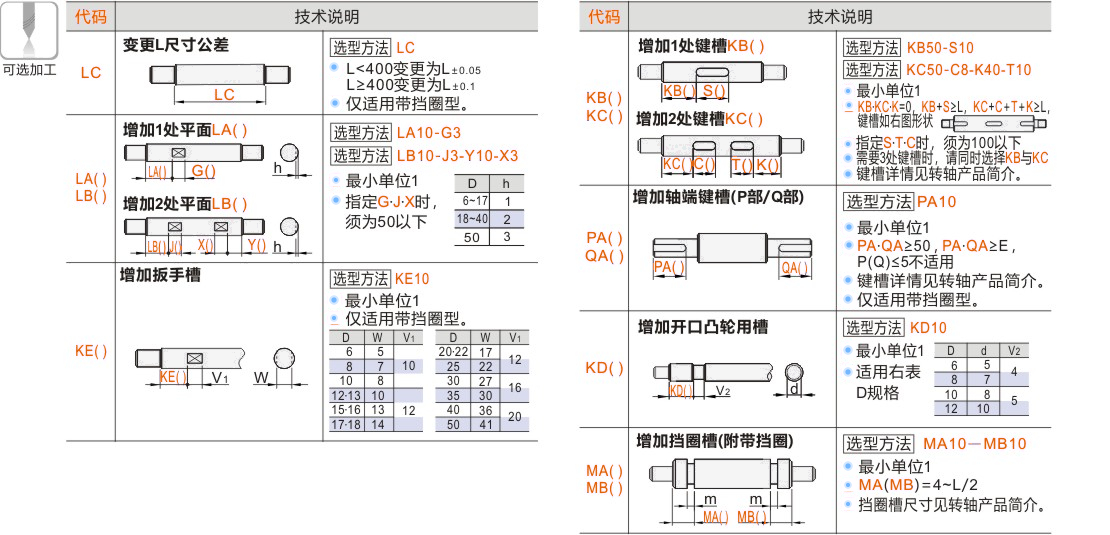

可选加工参数

暂未上传文档资料
