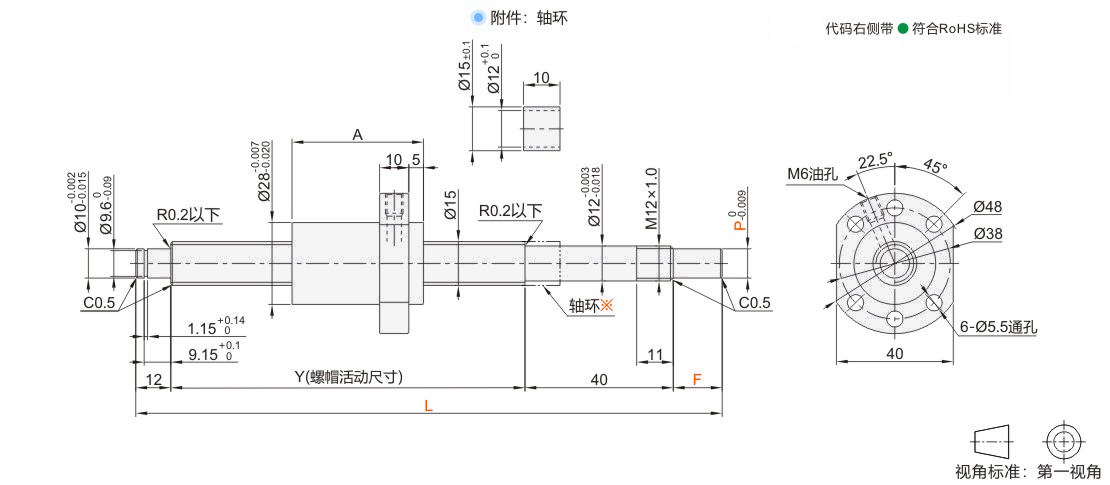

压轧滚珠丝杠标准螺帽型 C7精度

图片仅供参考

压轧滚珠丝杠标准螺帽型 C7精度

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	产地	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	表面处理	类型
JT-IMFSL ●	中国台湾	C7	S55C	SCM415H	高频	渗碳淬火	56~62HRC	58~62HRC	—	压轧
JT-IMFDL	中国台湾	C7	S55C	SCM415H	高频	渗碳淬火	56~62HRC	58~62HRC	镀黑铬	压轧
JT-IMFSM ●	中国大陆	C7	S55C	SCM415H	高频	渗碳淬火	56~62HRC	58~62HRC	—	压轧
JT-IMFDM	中国大陆	C7	S55C	SCM415H	高频	渗碳淬火	56~62HRC	58~62HRC	镀黑铬	压轧
JT-IMFSG	中国台湾	C5	S55C	SCM415H	高频	渗碳淬火	56~62HRC	58~62HRC	—	研磨

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

型号			最小单位1			Y	A	滚珠直径	丝杠底径	螺纹旋向	螺母环圈数	轴向间隙	基本额定负载
代码	丝杠轴径	导程	L	F	P	Y	A	滚珠直径	丝杠底径	螺纹旋向	螺母环圈数	轴向间隙	C(动)kN	Co(静)kN
JT-IMFSL JT-IMFDL JT-IMFSM JT-IMFDM JT-IMFSG	15	5	150~1200	15~30	6~10	L-(52+F)	31	2.778	12.894	右旋	3.8圈1列	0.1以下	3.6	7.4
		10	200~1200				42				2.8圈1列		3.6	7.4
		16					43				1.8圈1列		3.0	7.1
		20					50				1.8圈1列		4.1	9.3

压轧滚珠丝杠与丝杠支座组件的推荐组合(请在怡合达网站搜索查看)

代码	丝杠轴径	丝杠导程	支座形状	推荐丝杠固定座	推荐丝杠支撑座
JT-IMFSL JT-IMFDL JT-IMFSM JT-IMFDM JT-IMFSG	15	5 10 16 20	圆法兰	JT-IVXSD-12(请在怡合达网站搜索查看)	JT-IVXDD-12(请在怡合达网站搜索查看)
JT-IMFSL JT-IMFDL JT-IMFSM JT-IMFDM JT-IMFSG	15	5 10 16 20	方形	JT-IVXFD-12(请在怡合达网站搜索查看)	JT-IVXQD-12(请在怡合达网站搜索查看)

压轧滚珠丝杠与螺帽支架组合（螺帽支架请在怡合达网站搜索查看）

型号			螺帽支架
代码	丝杠轴径	导程	代码	规格
JT-IMFSL JT-IMFDL JT-IMFSM JT-IMFDM JT-IMFSG	15	5	JT-IAASD JT-IAASU JT-IAASX	1605
		10
		16
		20		1610

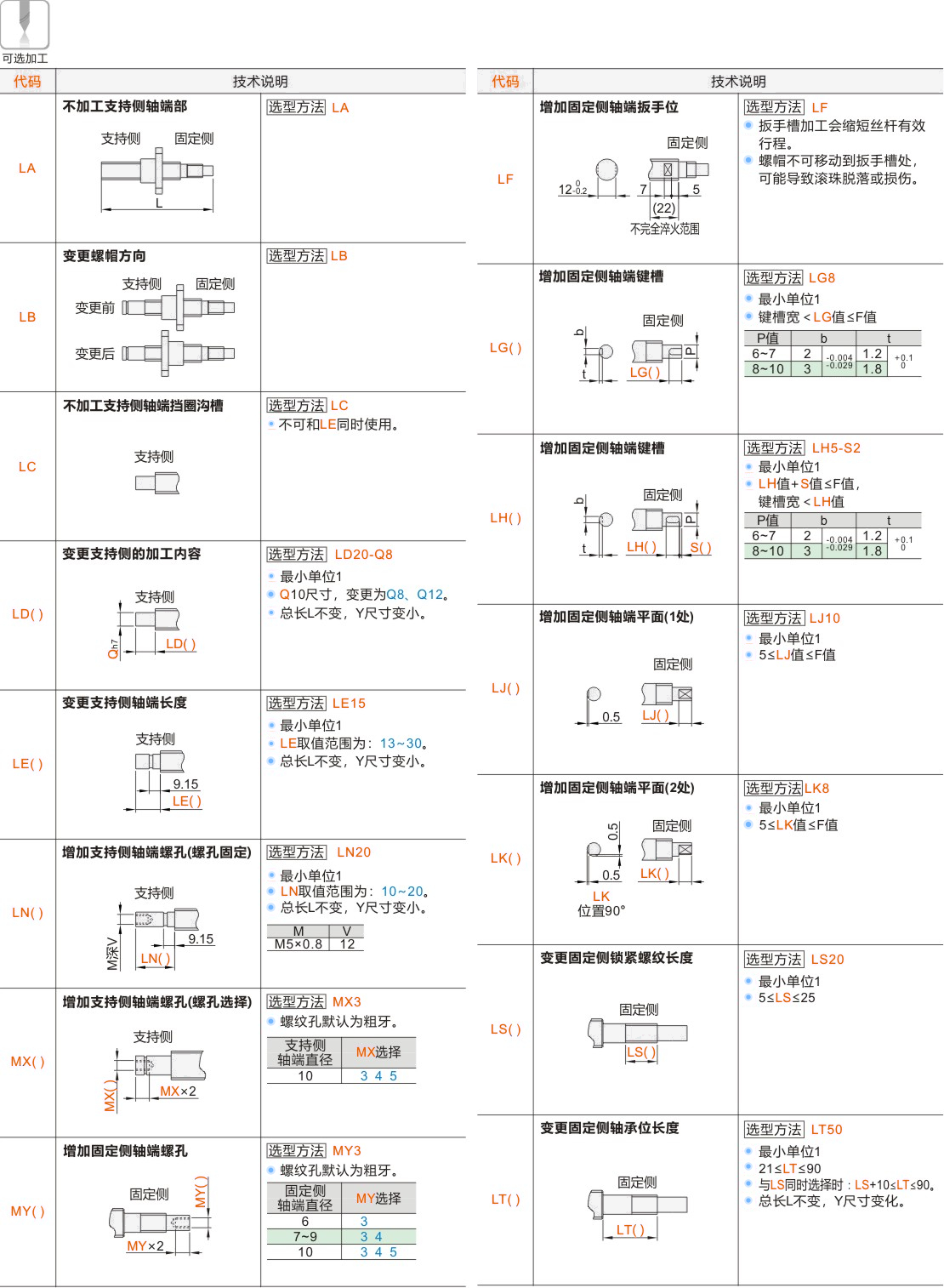

可选加工参数
