先导式二位二通药液阀
图片仅供参考
收藏 分享

先导式二位二通药液阀

产品属性： 类型 先导式 系列名称 药液阀 材质 PFA 适用系列 MFD系列 位置数 二位二通
产品型号： 请点击左侧选项进行选型 重新选型
代码气口/位置数
材质
/ 主体		材质
/ 执行器		材质
/ 膜片		材质
/ 阀体		使用流体
类型
JT-UIVDL二位二通PFAPVDFPTFEPFA化学液体、纯水、空气、氮气先导式 ● MFD系列

选型参数

选型表

型号
动作方式
连接方式

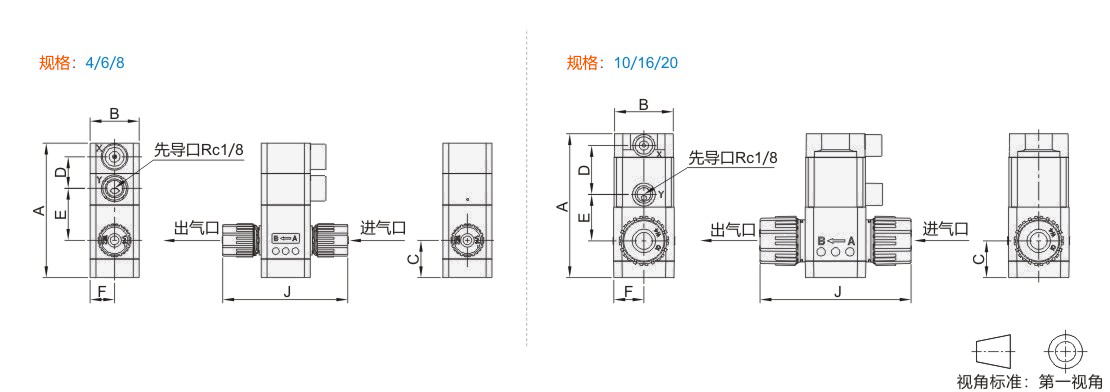

ABCDEFJCV值
代码规格
JT-UIVDL4(Ø4通径)1(NC型，常闭型)01(1/4"×5/32"配管连接)68.925.219.41626.512.663.70.34
6(Ø6通径)02(Ø8×Ø6配管连接)69.32518.719.424.712.571.70.64
8(Ø8通径)03(3/8"×1/4"配管连接)68.725.219.41626.312.672.60.8
10(Ø10通径)04(1/2"×3/8"配管连接)85.334.7621.82927.517.8389.51.8
16(Ø16通径)05(3/4"×5/8"配管连接)108.846.527.338.935.123.3112.85
20(Ø20通径)06(1"×7/8"配管连接)132.86035.141.74830139.68

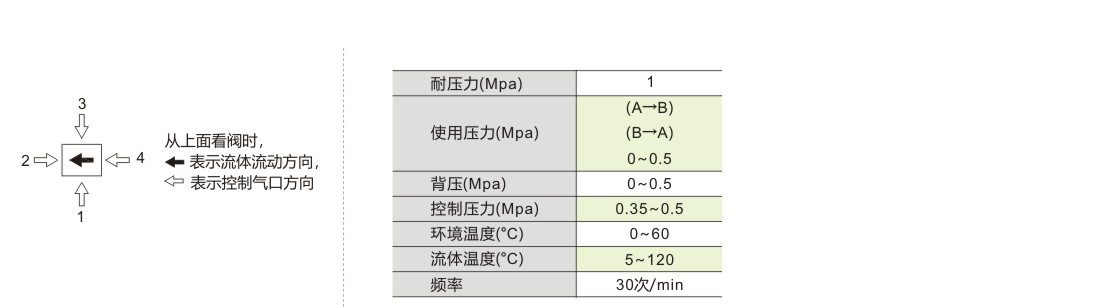

控制气口方向图与性能参数表

控制气口的方向，可进行自由切换。

暂未上传文档资料
