圆法兰丝杠支座（固定侧，径向轴承型）

图片仅供参考

圆法兰丝杠支座（固定侧，径向轴承型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ① ③ ⑤	材质 / ④	表面处理 / ① ③ ④ ⑤	类型
JT-IVXSU	S45C	SUJ2	发黑	固定侧 ● 径向轴承型
JT-IVNSU	S45C	SUJ2	无电解镀镍	固定侧 ● 径向轴承型

构成零件

编号	零件名称	数量
①	轴承固定座	1
②	径向轴承	1套
③	轴承盖	1
④	间隔环	2
⑤	支座用螺母(带紧定螺钉)	1
⑥	油封(Ø8以下1个)	2

①②③⑥已组装好，请勿拆卸，否则影响精度。

施加预压，使之能够承受轴向负载。

请在低于Max.3000rpm的转速下使用。

压盖内藏型支座，在高频振动情况下，轴承盖有松动风险，轴承盖螺纹处涂螺纹胶拧紧即可。

选型参数

选型表

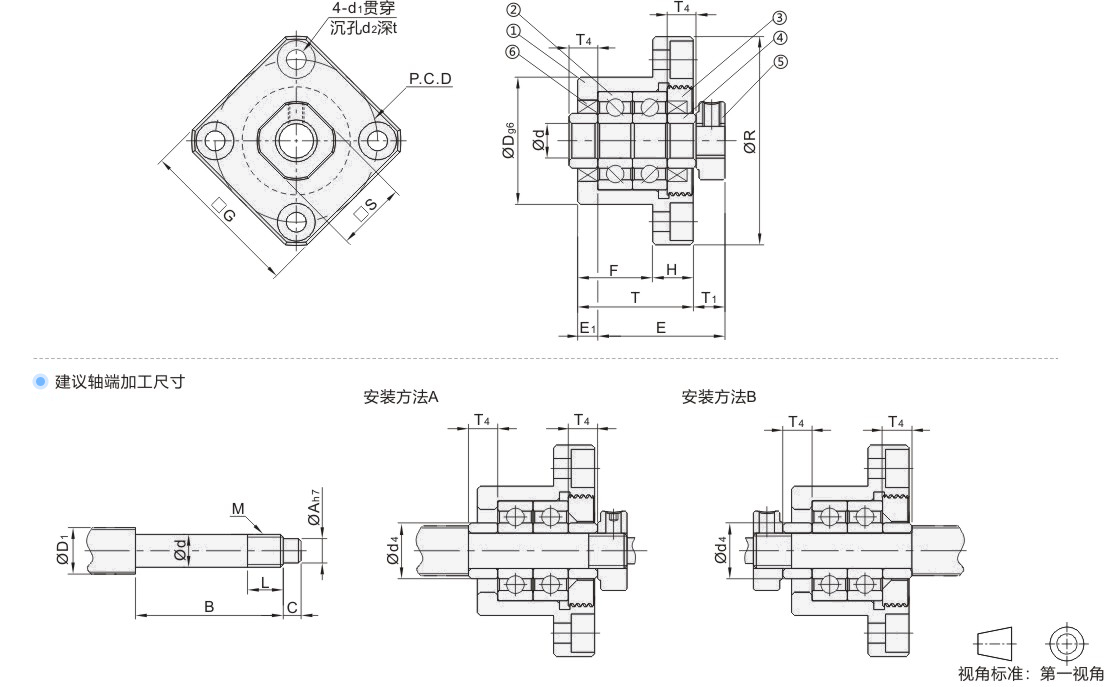

型号		Ød	T	H	F	E	ØD	ØR	P.C.D	G	T1	E1	Ød1	Ød2	t	S	油封适用轴径 Ød4	建议轴端加工尺寸
代码	规格																	搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度
代码	规格																	ØD1	Ød		ØA	B	C	M	L	T4
发黑 JT-IVXSU 无电解镀镍 JT-IVNSU	6	6	20	7	13	22	22	35	28	28	5.5	3.5	2.9	5.5	3.5	12	9.4	8	6	-0.007 -0.020	4	28	8	M6×0.75	8	5
	8S	8	23	9	14	26	28	43	35	35	7	4	3.4	6.5	4	14	10	10/12	8	-0.005 -0.012		32	9	M8×1.0	10	5.5
	8	8	23	9	14	26	28	43	35	35	7	4	3.4	6.5	4	14	11.4	10/12	8	-0.005 -0.012		32	9	M8×1.0	10
	10S	10	26	10	16	29.5	34	52	42	42	8.5	5	4.5	8	4.5	16	12	12/14/15	10	-0.005 -0.012	8	36	15	M10×1.0	11
	10	10					34	52	42	42						16	14.4	12/14/15	10	-0.005 -0.012	8			M10×1.0
	12	12					36	54	44	44						19	15.4	14/15/16	12	-0.005 -0.012	10			M12×1.0
	15	15	30	13	17	36	40	63	50	52	12	6	5.5	9.5	5.5	22	19.4	18/20	15	-0.005 -0.014	12	47	20	M15×1.0	13	10
	20	20	48	18	30	50	57	85	70	68	12	10	6.6	11	6.5	30	25.4	25/28/30	20	-0.005 -0.014	17	62	25	M20×1.0	17	11
