圆法兰定位销
图片仅供参考
收藏 分享

圆法兰定位销

产品属性： 形状筛选 带法兰定位销 种类筛选 带法兰定位销
产品型号： 请点击左侧选项进行选型
代码代码分类形状材质硬度表面处理
JT-RIFSD圆法兰型圆型SKS3淬火硬度58～61HRC—
JT-RIFFD对边法兰型圆型SKS3淬火硬度58～61HRC—
JT-RIFSU圆法兰型圆型SKS3淬火硬度58～61HRC镀硬铬,镀层厚度3～5μm
JT-RIFFU对边法兰型圆型SKS3淬火硬度58～61HRC镀硬铬,镀层厚度3～5μm
JT-RIFDD圆法兰型圆型SUS304——
JT-RIFOD对边法兰型圆型SUS304——
JT-RIFDU圆法兰型圆型SUS304镀层硬度850HV~镀硬铬,镀层厚度3～5μm
JT-RIFOU对边法兰型圆型SUS304镀层硬度850HV~镀硬铬,镀层厚度3～5μm
JT-RIFDO圆法兰型圆型SUS440C淬火硬度48~53HRC—
JT-RIFOO对边法兰型圆型SUS440C淬火硬度48~53HRC—
JT-RIFUD圆法兰型多棱型SKS3淬火硬度58～61HRC—
JT-RIFXD对边法兰型多棱型SKS3淬火硬度58～61HRC—
JT-RIFUU圆法兰型多棱型SKS3淬火硬度58～61HRC镀硬铬,镀层厚度3～5μm
JT-RIFXU对边法兰型多棱型SKS3淬火硬度58～61HRC镀硬铬,镀层厚度3～5μm
JT-RIFQD圆法兰型多棱型SUS304——
JT-RIFLD对边法兰型多棱型SUS304——
JT-RIFQU圆法兰型多棱型SUS304镀层硬度850HV~镀硬铬,镀层厚度3～5μm
JT-RIFLU对边法兰型多棱型SUS304镀层硬度850HV~镀硬铬,镀层厚度3～5μm
JT-RIFQO圆法兰型多棱型SUS440C淬火硬度48~53HRC—
JT-RIFLO对边法兰型多棱型SUS440C淬火硬度48~53HRC—

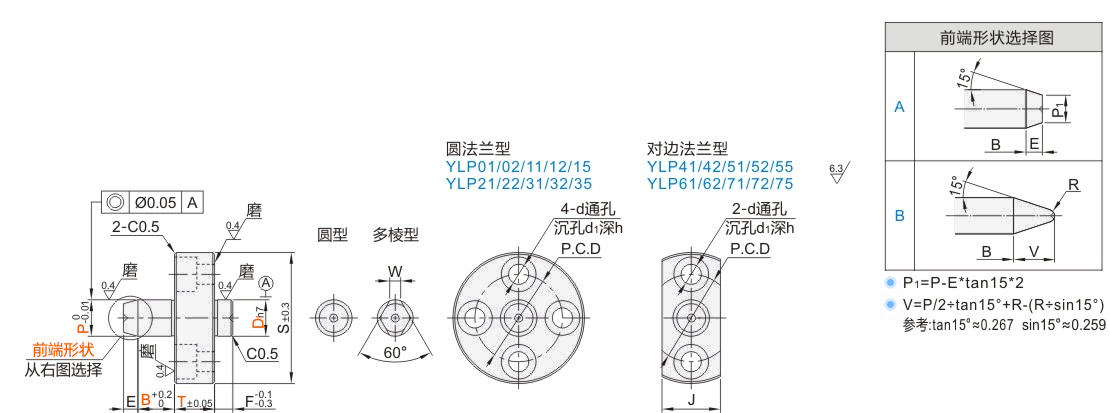

选型参数

选型表

型号P
最小单位0.01		B
最小单位0.1		T
最小单位0.1		FSJP.C.Ddd1hERW
代码前端形状Dh7
圆法兰型 对边法兰型
JT-RIFSD JT-RIFUD JT-RIFFD JT-RIFXD
JT-RIFSU JT-RIFUU JT-RIFFU JT-RIFXU
JT-RIFDD JT-RIFQD JT-RIFOD JT-RIFLD
JT-RIFDU JT-RIFQU JT-RIFOU JT-RIFLU
JT-RIFDO JT-RIFQO JT-RIFOO JT-RIFLO
A
B		50
-0.012		3.00~6.003.0~12.05.0~10.052511163.56.53.5311.5
64.00~7.003.0~15.01.8
80
-0.015		6.00~9.003.0~17.07.0~15.053616245.59.55.541.52.2
107.00~11.004.0~22.023
120
-0.018		8.00~12.004.0~22.033.2
1613.00~16.005.0~22.011.0~20.0105424379149544
200
-0.021		16.00~20.005.0~22.055.5

D5-6仅适用圆法兰型。
