直线轴承箱式单元单衬型/双衬型加高方型

图片仅供参考

直线轴承箱式单元单衬型/双衬型加高方型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	使用直线轴承 / 代码	固定座 / 材质	固定座 / 表面处理	轴环 / 材质	螺母 / 材质	把手 / 材质	把手 / 表面处理	使用环境温度	类型
JT-IGYOX	代码	JT-IGMSU系列	铝合金	本色阳极氧化	铝合金	SUS304	锌压铸件	烤漆	-20~80°C	单衬型
JT-IGYOL	代码	JT-IGMSU系列	铝合金	本色阳极氧化	铝合金	SUS304	锌压铸件	烤漆	-20~80°C	双衬型

选型参数

单衬型

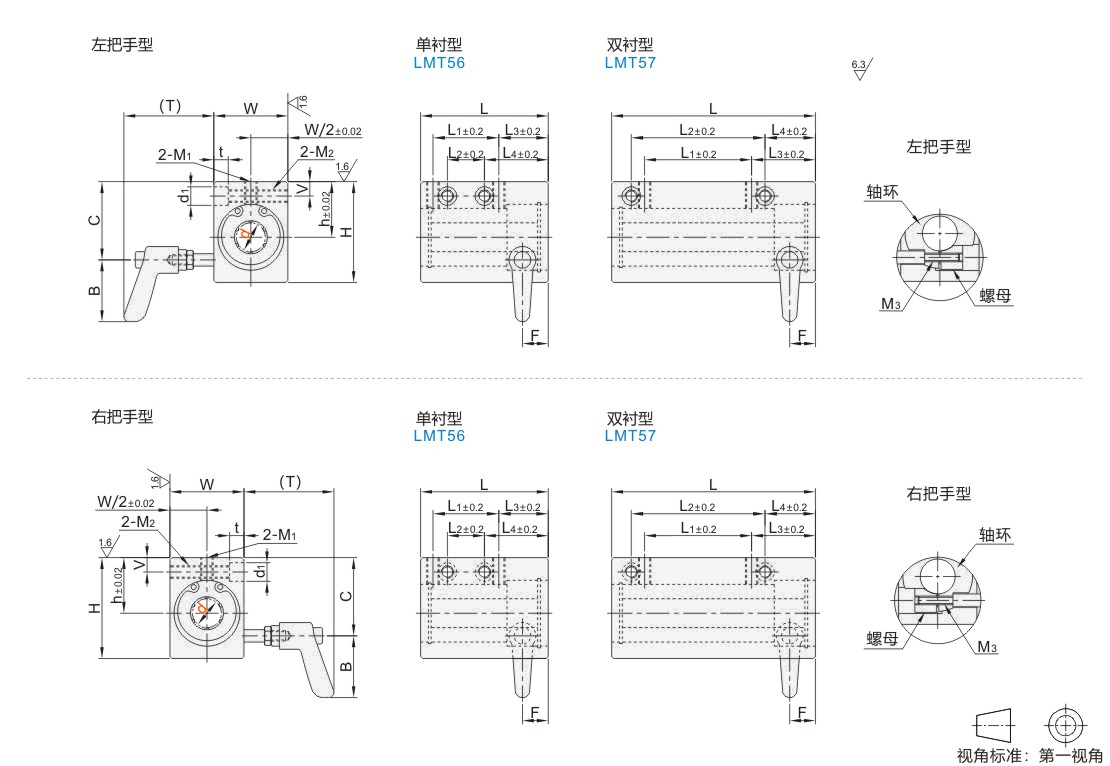

型号			把手方向	L	L1	L2	L3	L4	h	W	H	(T)	C	B	F	V	M1-深度	M2-深度	M3	d1×t	最大轴向负载(N)		基本额定负载(N)		重量(g)
代码	d	d公差	把手方向	L	L1	L2	L3	L4	h	W	H	(T)	C	B	F	V	M1-深度	M2-深度	M3	d1×t	有润滑脂	紧固扭矩 (N·m)	C(动)	Co(静)	重量(g)
JT-IGYOX	16	0 -0.009	L(左把手) R(右把手)	62	32	18	24	31	27	36	49	43.7	38	30	12.5	7	M6-13	M6-29	M4	9×7 (M5螺栓用)	250	1.5	796	1021	347
	20	0 -0.010		67	36	18	23	32	31	42	54	40.7	44		12.5	8	M8-15	M8-34	M4	11×8 (M6螺栓用)		1.5	859	1345	438
	25			86	42	22	30.5	40.5	37	52	65	45.7	53.5		13.5	9	M10-17	M10-42	M5	14×10 (M8螺栓用)		3	1095	2046	841
	30			91	44	22	32	43	40	58	71	42.7	59		13.5	9	M10-17.5	M10-48	M5	14×10 (M8螺栓用)	500	3	1529	2676	1075

双衬型

型号			把手方向	L	L1	L2	L3	L4	h	W	H	(T)	C	B	F	V	M1-深度	M2-深度	M3	d1×t	最大轴向负载(N)		基本额定负载(N)		重量(g)
代码	d	d公差	把手方向	L	L1	L2	L3	L4	h	W	H	(T)	C	B	F	V	M1-深度	M2-深度	M3	d1×t	有润滑脂	紧固扭矩 (N·m)	C(动)	Co(静)	重量(g)
JT-IGYOL	16	0 -0.010	L(左把手) R(右把手)	99	52	65	31	24.5	27	36	49	43.7	38	30	12.5	7	M6-13	M6-29	M4	9×7 (M5螺栓用)	250	1.5	1247	2041	526
	20	0 -0.012		109	58	70	33	27	31	42	54	40.7	44		12.5	8	M8-15	M8-34	M4	11×8 (M6螺栓用)		1.5	1453	2689	686
	25			145	80	100	41	31	37	52	65	45.7	53.5		13.5	9	M10-17	M10-42	M5	14×10 (M8螺栓用)		3	1779	4092	1387
	30			155	90	110	41	31	40	58	71	42.7	59		13.5	9	M10-17.5	M10-48	M5	14×10 (M8螺栓用)	500	3	2484	5352	1689

暂未上传文档资料
