斜齿轮行星减速机法兰安装型

图片仅供参考

斜齿轮行星减速机法兰安装型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	齿面硬度	左旋角	精度等级	类型
JT-KZTSD	SCM440	—	HRC55 ~60	19°31′42″	JIS B 1702-1 6级	研磨型

选型参数

选型表

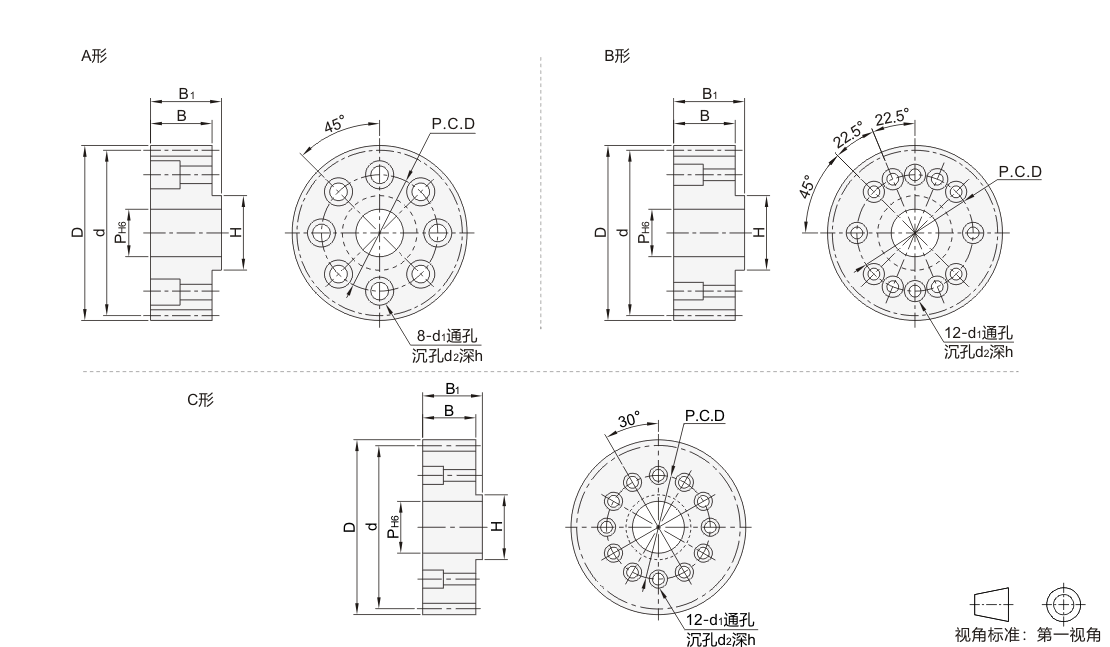

型号		齿数	齿轮形状	PH6	H	d	D	B	B1	d1	d2	h	P.C.D	周长 L	变位系数 X	重量 kg
代码	模数	齿数	齿轮形状	PH6	H	d	D	B	B1	d1	d2	h	P.C.D	周长 L	变位系数 X	重量 kg
JT-KZTSD	2.0	33	A形	20	31.5	71.6	75.3	26	30	6.6	11	14	50	220	0.3928	0.7
		37	A形	20	31.5	80.2	84.06						50	246.76	0.4209	0.9
		40	B形	31.5	40	86.4	90.2						63	266.69	0.3792	1
	3.0	30	B形	20	40	95.49	101.49	35	39			10	63	300	一	1.5
	4.0	30	C形	40	50	127.32	135.32	41	46	9	14	16	80	400	一	3.4
	4.0	38	C形	60	80	161.277	171.197	41	46	11	17.5	16	125	506.67	0.24	5.17
