宽辊式滚轮条 φ28/φ38

图片仅供参考

宽辊式滚轮条 φ28/φ38

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	滚轮直径	滚轮壁厚	材质 / 框架	材质 / 滚轮	表面处理 / 框架	表面处理 / 滚轮	类型
JT-ELGSU	Ø28	1.2	SUS201	Q235	—	铬酸盐光泽处理	宽辊式滚轮条
JT-ELGSF	Ø28	1.2	SUS304	SUS304	—	—	宽辊式滚轮条
JT-ELGSQ	Ø38	1.2	SUS201	Q235	—	铬酸盐光泽处理	宽辊式滚轮条
JT-ELGSO	Ø38	1.2	SUS304	SUS304	—	—	宽辊式滚轮条

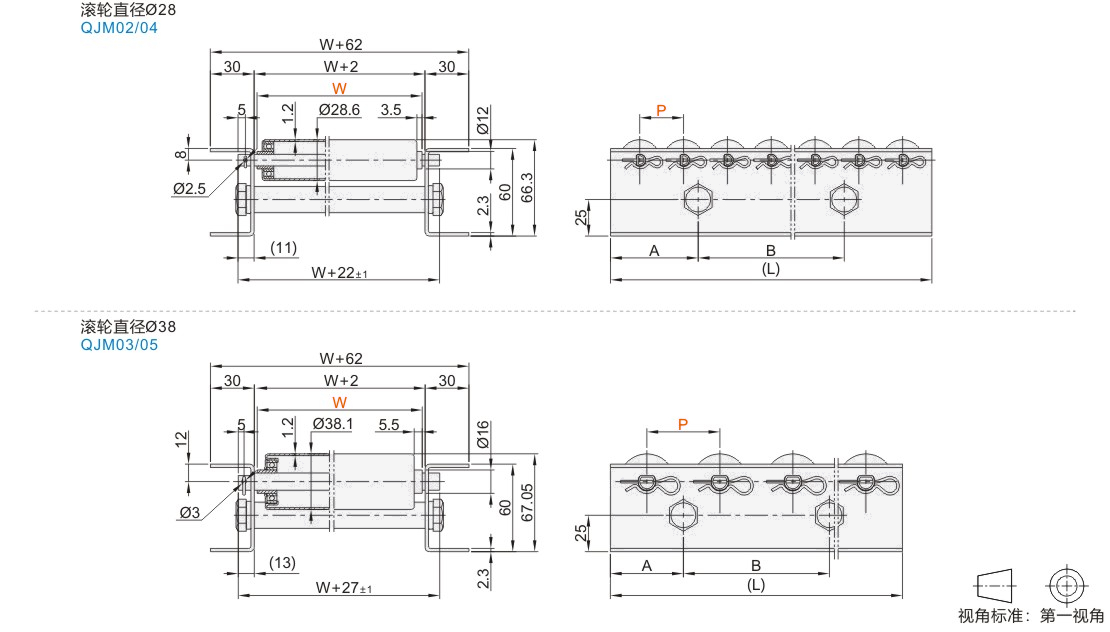

选型参数

滚轮直径Ø28

型号		轮距 P	轮数量	轮距P=30			轮距P=50
代码	W	轮距 P	轮数量	(L)	A	B	(L)	A	B
SUS201 JT-ELGSU SUS304 JT-ELGSF	113 213 313 413 513	30 50	7	220	60	100	350	100	150
			8	250		130	400		200
			9	280		160	450		250
			10	310	90	130	500	150	200
			11	340		160	550		250
			12	370		190	600		300
			13	400		220	650		350
			14	430	150	130	700		400
			15	460		160	750		450
			16	490		190	800		500
			17	520		220	850		550
			18	550		250	900		600
			19	580		280	950		650
			20	610		310	—	—	—
			21	640		340
			22	670		370
			23	700		400
			24	730		430
			25	760		460
			26	790		490
			27	820		520
			28	850		550
			29	880		580
			30	910		610
			31	940		640
			32	970		670

滚轮直径Ø38

型号		轮距 P	轮数量	轮距P=50			轮距P=75			轮距P=100
代码	W	轮距 P	轮数量	(L)	A	B	(L)	A	B	(L)	A	B
SUS201 JT-ELGSQ SUS304 JT-ELGSO	113 213 313 413 513	50 75 100	4	200	50	100	300	100	100	350	100	150
			5	250	50	150	375		175	450	100	250
			6	300	100	100	450		250	550	150	250
			7	350		150	525	150	225	650		350
			8	400		200	600		300	750		450
			9	450		250	675		375	850		550
			10	500	150	200	750		450	—	—	—
			11	550		250	825		525
			12	600		300	900		600
			13	650		350	975		675
			14	700		400	—	—	—
			15	750		450
			16	800		500
			17	850		550
			18	900		600
			19	950		650
