直柱型/带肩型滑动轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

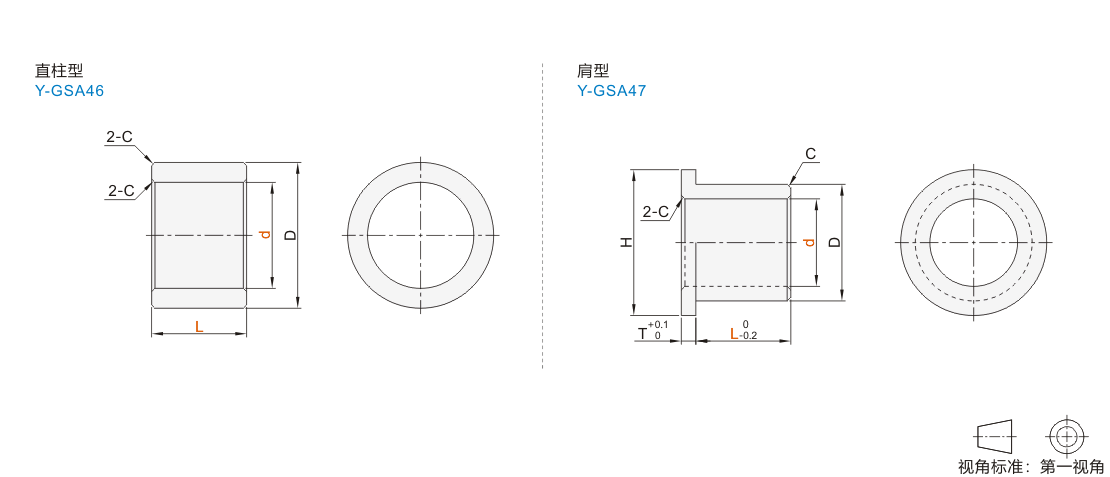

代码	材质	耐热温度	类型
JT-RSCBFX	聚四氟乙烯树脂含润滑剂与特殊填充剂	-200~200℃	直柱型
JT-RSCBFL	聚四氟乙烯树脂含润滑剂与特殊填充剂	-200~200℃	肩型

本产品尺寸公差为25℃时的测量值。
JT-RSCBFX:L≤8时，L公差为-0.2-0，L>8时.L公差为-0.25-0
与本产品相配固定座直径公差：H7：轴径公差：g6（仅供参考）。

选型参数

选型表

型号			L	D		压入后内径公差	仅JT-RSCBFL		C
代码	d		L	D		压入后内径公差	H	T	C
直柱型 JT-RSCBFX 肩型 JT-RSCBFL	3	+0.179 +0.129	3 5	6	+0.090 +0.040	+0.120 +0.070	9	1.5	0.3
	4		3 5 8	7		+0.122 +0.072	9
	5		5 8 10	8		+0.122 +0.072	11
	6	+0.182 +0.132	5 8 10	9		+0.125 +0.075	12
	8	+0.197 +0.147	8 10 12 15	12	+0.100 +0.050	+0.131 +0.081	16	2	0.5
	10	+0.210 +0.160	8 10 12 15	14		+0.144 +0.094	18
	12	+0.212 +0.162	10 12 15 20	16		+0.146 +0.096	20
	16	+0.239 +0.169	12 15 20 25	22		+0.175 +0.105	28	3
	20	+0.303 +0.183	15 20 25 30	26	+0.110 +0.060	+0.229 +0.109	32	3	0.8
