选择代码

代码参数

加工工艺

导程

旋向

精度等级

螺帽形状

选型参数

丝杠轴径 *

导程 *

长度L(mm) *

100~600/1

固定端连接位长度F(mm) *

固定端连接位外径P(mm) *

4~6/1

研磨滚珠丝杠标准螺帽型 C5精度

图片仅供参考

研磨滚珠丝杠标准螺帽型 C5精度

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹转向	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMBUQ	右旋	C7	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型 ● 压轧
JT-IMBUD●	右旋	C5	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型 ● 研磨
JT-IMBUU●	左旋	C5	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型 ● 研磨

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

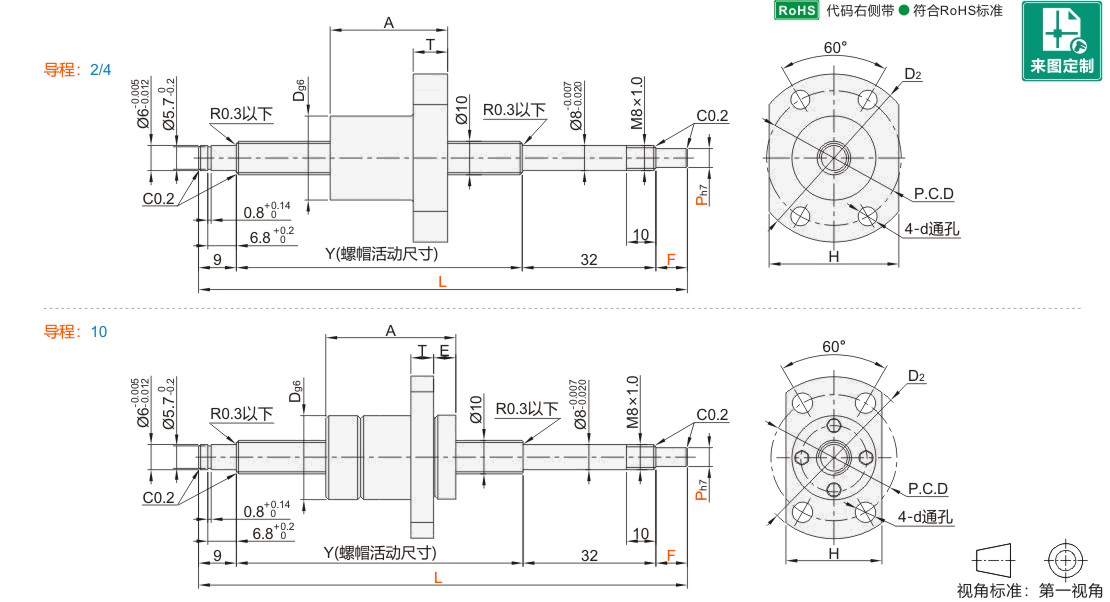

型号			最小单位1 L	F	最小单位1 P	Y	A	D	D2	H	T	P.C.D	d	E	滚珠直径	螺母环圈数	基本额定负载
代码	丝杠轴径	导程	最小单位1 L	F	最小单位1 P	Y	A	D	D2	H	T	P.C.D	d	E	滚珠直径	螺母环圈数	C(动)kN	Co(静)kN
压轧 JT-IMBUQ 研磨 JT-IMBUD JT-IMBUU	10	2	100~600	9	4~6	L-(41+F)	28	18	35	22	5	27	4.5	—	1.2	3	1.46	3.28
		4					34	26	46	28	10	36		—	2	3	2.31	5.26
		10*					24	23	40	25	5	32		3.5	2	1.6×2	3.30	5.98

带*的导程仅适用JT-IMBUD/JT-IMBUQ。

研磨滚珠丝杠与丝杠支座组件的推荐组合

代码				丝杠轴径			导程						支座形状				推荐丝杠固定座(规格型号)								推荐丝杠支撑座(规格型号)
JT-IMBUQ JT-IMBUD JT-IMBUU				10			2 4 10*						圆法兰				JT-IVXSD-8(详情请在怡合达网站搜索查看)								JT-IVXDD-6(详情请在怡合达网站搜索查看)
JT-IMBUQ JT-IMBUD JT-IMBUU				10			2 4 10*						方形				JT-IVXFD-8(详情请在怡合达网站搜索查看)								JT-IVXQD-8(详情请在怡合达网站搜索查看)

带*的导程仅适用JT-IMBUD/JT-IMBUQ。

研磨滚珠丝杠与螺帽支架组合(螺帽支架详情请在怡合达网站搜索查看)

型号			螺帽支架
代码	丝杠轴径	导程	代码	规格
JT-IMBUQ JT-IMBUD JT-IMBUU	10	2	JT-IAASD JT-IAASU JT-IAASX	1002
JT-IMBUQ JT-IMBUD JT-IMBUU	10	4	JT-IAASD JT-IAASU JT-IAASX	1004

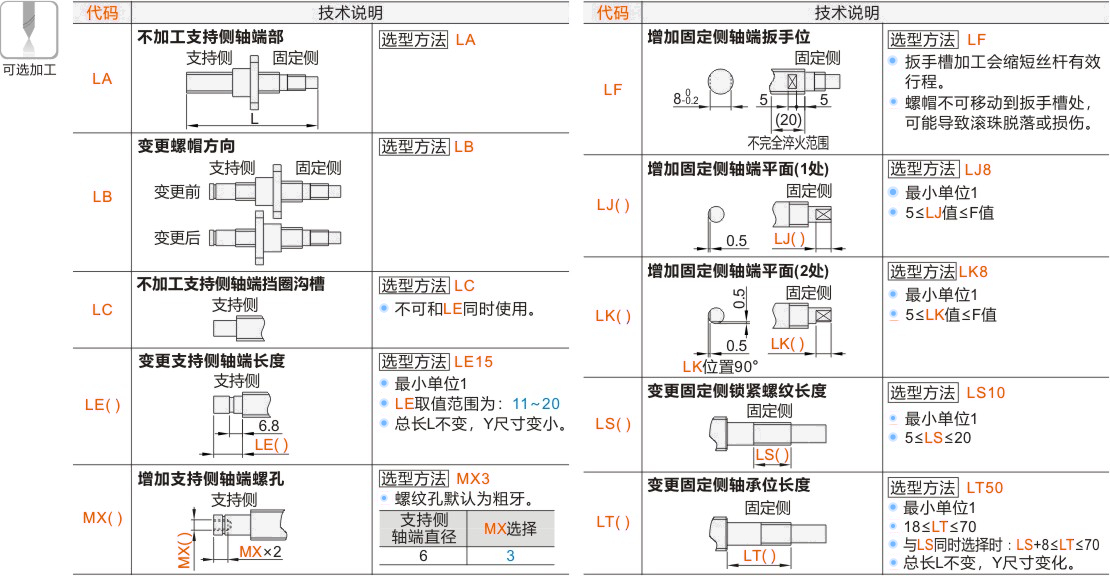

可选加工参数

产品名称

暂未上传文档资料
