C型轴用挡圈

图片仅供参考

C型轴用挡圈

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	硬度	表面处理	类型
JT-YBCSU	SUS304	37~46HRC	一	C型

选型参数

选型表

型号		挡圈							适用轴(参考)

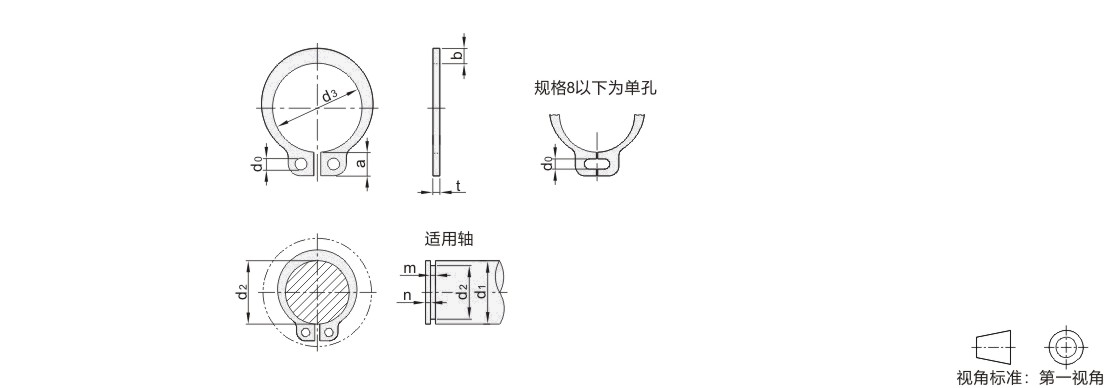

代码	规格	d3		t		b(约)	a(约)	d0(min)	d1	d2		m		n(min)
JT-YBCSU	3.2	2.8	±0.1	0.25	±0.03	0.5	1.2	0.7	3.2	3	±0.04	0.3	+0.1 0	1
	4	3.6		0.25	±0.03	0.7	1.4		4	3.8	±0.06	0.3		1
	4.8	4.2		0.4	±0.04	1.1			4.8	4.5		0.45		1.5
	5	4.5				1.1			5	4.7
	6	5.5				0.7	2		6	5.7
	7	6.3		0.65		0.8	2		7	6.5		0.7
	8	7.1				0.9	2.2		8	7.4
	9	8.1				1	2.2	1	9	8.4
	10	9.3	±0.15	1	±0.05	1.6	3	1.2	10	9.6	0 -0.09	1.15	+0.14 0
	11	10.2	±0.15			1.8	3.1	1.2	11	10.5	0 -0.11
	12	11.1	±0.18				3.2	1.5	12	11.5
	13	12					3.3	1.5	13	12.4
	14	12.9				2	3.4	1.7	14	13.4
	15	13.8				2.1	3.5		15	14.3
	16	14.7				2.2	3.6		16	15.2
	17	15.7				2.2	3.7		17	16.2
	18	16.5		1.2	±0.06	2.6	3.8		18	17		1.35
	19	17.5				2.7	3.8	2	19	18
	20	18.5	±0.2				3.9		20	19	0 -0.21
	21	19.5					4		21	20
	22	20.5					4.1		22	21
	24	22.2				3.1	4.2		24	22.9
	25	23.2					4.3		25	23.9
	26	24.2					4.4		26	24.9
	28	25.9		1.5			4.6		28	26.6		1.65
	29	26.9				3.5	4.7		29	27.6
	30	27.9					4.8		30	28.6
	32	29.6					5	2.5	32	30.3	0 -0.25
	34	31.5	±0.25			4	5.3		34	32.3
	35	32.2					5.4		35	33
	36	33.2		1.75	±0.JT-VMPSLCSFZMPNZFZ		5.4		36	34		1.9		2
	38	35.2				4.5	5.6		38	36
	40	37	±0.4				5.8		40	38
	42	38.5					6.2		42	39.5
	45	41.5				4.8	6.3		45	42.5
	48	44.5				4.8	6.5		48	45.5
	50	45.8		2		5	6.7		50	47		2.2
	52	47.8					6.8		52	49
	55	50.8	±0.45				7		55	52	0 -0.3
	56	51.8					7		56	53
	58	53.8				5.5	7.1		58	55
	60	55.8					7.2		60	57
	62	57.8					7.2		62	59
	63	58.8					7.3		63	60
	65	60.8	±0.45	2.5	±0.08	6.4	7.4		65	62	0 -0.3	2.7		2.5
	68	63.5					7.8		68	65
	70	65.5					7.8		70	67
	72	67.5				7	7.9		72	69
	75	70.5				7	7.9		75	72
	78	73.5				7.4	8.1		78	75
	80	74.5					8.2		80	76.5
	82	76.5					8.3	3	82	78.5
	85	79.5		3	±0.09	8	8.4		85	81.5	0 -0.35	3.2	+0.18 0	3
	90	84.5	±0.55			8	8.7		90	86.5
	95	89.5	±0.55			8.6	9.1		95	91.5
