超重载型垫铁

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	底座 / 材质	底座 / 表面处理	螺杆 / 材质	螺杆 / 表面处理	类型
JT-UNYUO	球墨铸铁	烤漆(黑色)	碳钢	发黑	不带稳定器 ● 双层

注意事项
调节时注意观察高度，不要超过限位范围使用；
选型时要注意与脚轮类产品的高度。地面较为平整时，建议脚轮高度小于调节垫铁装配高度；
使用时先将垫铁调至最低调整高度，放入设备地脚孔下方；旋转螺栓调平设备，设备水平调
整完成后，锁紧设备地脚螺栓即可。
用途:适用于重型机床、龙门类机床等设备。

选型参数

选型表

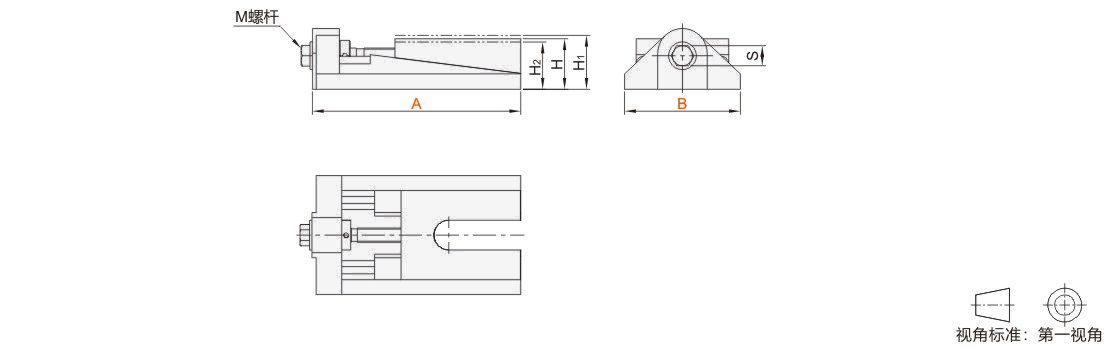

型号		B	M	螺距	S	H	H1 最大高度 (mm)	H2 最小高度 (mm )	装配高度 (mm)	可调节高度 (mm)	适用地脚螺栓 (mm)	垂直负载能力 (KN)	参考重量 (Kg/pcs)
代码	A	B	M	螺距	S	H	H1 最大高度 (mm)	H2 最小高度 (mm )	装配高度 (mm)	可调节高度 (mm)	适用地脚螺栓 (mm)	垂直负载能力 (KN)	参考重量 (Kg/pcs)
JT-UNYUO	270	150	M20	2.5	26	65	69	65	67	4	≤M40	15	11.5
JT-UNYUO	350	200	M24	2.5	32	84	86	82	84	4	≤M50	30	27

暂未上传文档资料
