选型参数

内径d(mm) *

凸轮轴承随动器双列滚针重载型

图片仅供参考

凸轮轴承随动器双列滚针重载型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	凸轮结构	轴承材质	类型

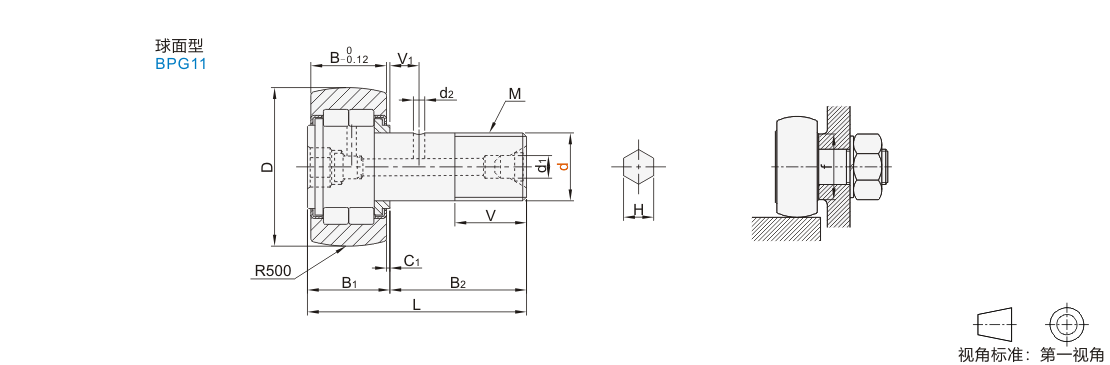

JT-XFSDD	全滚针	SUJ2	进口型 ● 球面型

球面型D公差:	0 -0.05

不承诺品牌。

选型参数

选型表

型号			D	B	M×螺距	V	B1	L	B2	V1	C1	d1	d2	H	f ( min)	最大拧紧扭矩 ( N·m)	基本额定动负荷 Cr(N)	基本额定静负荷 Cor(N)	最大静态容许负荷（N）	轨迹表面负载容量 (N)	重量 (g) (参考)
代码	dh7		D	B	M×螺距	V	B1	L	B2	V1	C1	d1	d2	H	f ( min)	最大拧紧扭矩 ( N·m)	基本额定动负荷 Cr(N)	基本额定静负荷 Cor(N)	最大静态容许负荷（N）	轨迹表面负载容量 (N)	重量 (g) (参考)
JT-XFSDD	16	0 -0.018	35	18	M16×1.5	17	19.6	52.1	32.5	8	0.8	4	3	6	20	58.5	23400	27300	11800	3060	167
	18		40	20	M18×1.5	19	21.6	58.1	36.5	8		6	3	6	22	86.2	25200	30900	20300	3660	244
	20		52	24	M20×1.5	21	25.6	66.1	40.5	9			4	8	31	119	43100	58100	30000	5190	457
	20A	0 -0.021	47	24	M20×1.5	21	25.6	66.1	40.5	9				8	27	119	38900	49000	27200	4530	384
	24		62	28	M24×1.5	25	30.6	80.1	49.5	11				12	38	215	58200	75300	35200	6580	789
	24A		72	28	M24×1.5	25	30.6	80.1	49.5	11				12	44	215	63900	88800	57000	8020	1020
	30		80	35	M30×1.5	32	37	100	63	15	1			17	45	438	90300	12100	98300	9220	1600
	30A		90	35	M30×1.5	32	37	100	63	15	1			17	45	438	90300	12100	98300	10800	1970
