加宽方型无油衬套组件

图片仅供参考

加宽方型无油衬套组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	固定座 / 材质	固定座 / 表面处理	衬套 / 材质	有无密封圈	类型
JT-JSTSD	铝合金	本色阳极氧化	高力黄铜（SP2）类镶嵌固体润滑剂	无	加宽方型 ● 双挡圈型 ● 标准型
JT-JSTSU	铝合金	本色阳极氧化	高力黄铜（SP2）类镶嵌固体润滑剂	有	加宽方型 ● 双挡圈型 ● 标准型
JT-JSTUD	铝合金	本色阳极氧化	高力黄铜（SP2）类镶嵌固体润滑剂	无	加宽方型 ● 双挡圈型 ● 加长型
JT-JSTUU	铝合金	本色阳极氧化	高力黄铜（SP2）类镶嵌固体润滑剂	有	加宽方型 ● 双挡圈型 ● 加长型

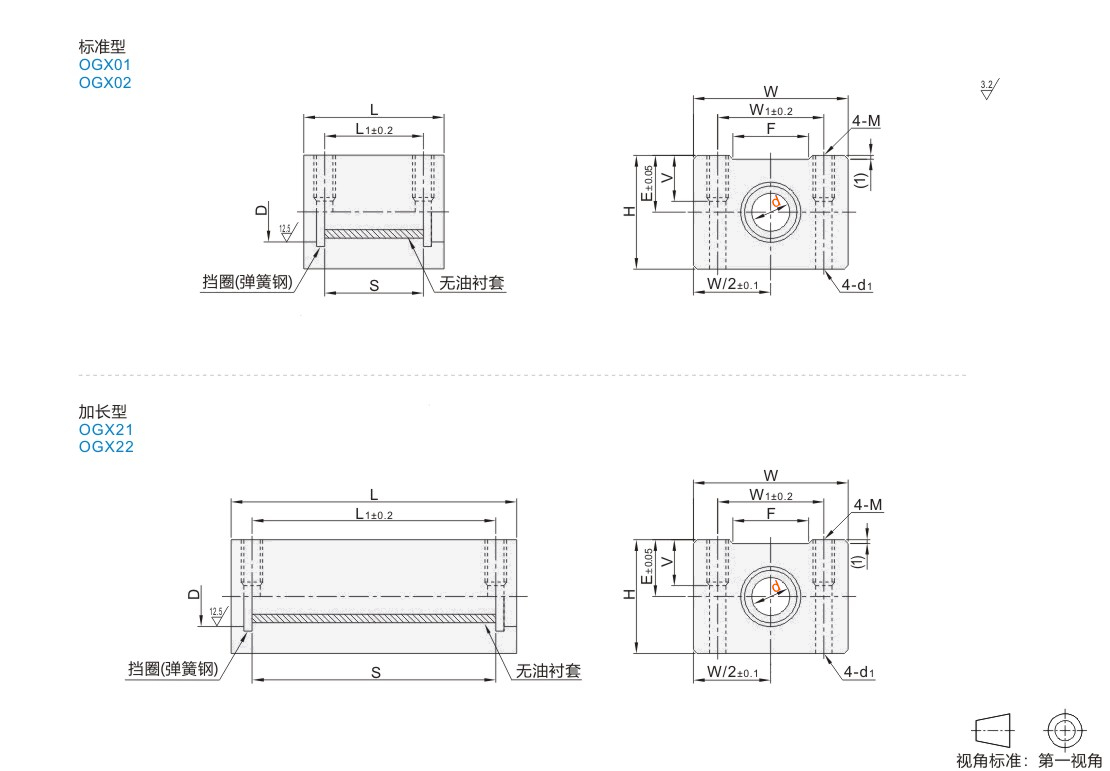

选型参数

选型表

型号									E			W		H				D			L				L1						S					W1		M			d1			V			F
代码			d						E			W		H				D			标准型		加长型		标准型			加长型			标准型		加长型			W1		M			d1			V			F
JT-JSTSD JT-JSTSU JT-JSTUD JT-JSTUU			10			+0.028 0			13			44		30				15.1			32		56		21			46			25		50			28		M5			4.3			12			20
			12			+0.034 0			15									17.1			34		58		26			50								30.5
			13						15									18.1			34		58		26			50								33
			16						19			54		42				22.1			42		68		34			60			30		60			36											26
			20			+0.041 0			21			54		42				28.3			48		78		40			70			35		70			40		M6			5.2						26
			25						26			78		60				34.5			62		110		50			100			50		100			54		M8			6.9			18			38
			30						30			78		60				41			70		128		58			110			60		120			58		M8			6.9			18			38
