公制普通螺纹M(mm) *

定位珠长型内六角孔安装型

图片仅供参考

定位珠长型内六角孔安装型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	载荷	主体 / 材质	球头 / 材质	球头 / 硬度	弹簧 / 材质	调整环 / 材质	使用温度	类型
JT-WBQOD	超轻载	相当于 SUS304	SUS440C	55HRC~	SUS631J1	SUS304	-30~260℃	不锈钢长型 ● 金属球头
JT-WBQOU	轻载	相当于 SUS304	SUS440C	55HRC~	SUS631J1	SUS304	-30~260℃	不锈钢长型 ● 金属球头
JT-WBQOL	轻载	相当于 SUS304	SUS304	—	SUS304	SUS304	-30~260℃	不锈钢长型 ● 金属球头
JT-WBQOQ	重载	相当于 SUS304	SUS440C	55HRC~	SUS631J1	SUS304	-30~260℃	不锈钢长型 ● 金属球头
JT-WBQOM	重载	相当于 SUS304	SUS304	—	SUS304	SUS304	-30~260℃	不锈钢长型 ● 金属球头
JT-WBQOF	超重载	相当于 SUS304	SUS440C	55HRC~	SUS631J1	SUS304	-30~260℃	不锈钢长型 ● 金属球头
JT-WBQLD	超轻载	相当于 SUS304	聚缩醛	—	SUS631J1	SUS304	-30~80℃	不锈钢长型 ● 树脂球头
JT-WBQLU	轻载	相当于 SUS304	聚缩醛	—	SUS631J1	SUS304	-30~80℃	不锈钢长型 ● 树脂球头
JT-WBQLQ	重载	相当于 SUS304	聚缩醛	—	SUS631J1	SUS304	-30~80℃	不锈钢长型 ● 树脂球头
JT-WBQLF	超重载	相当于 SUS304	聚缩醛	—	SUS631J1	SUS304	-30~80℃	不锈钢长型 ● 树脂球头

选型参数

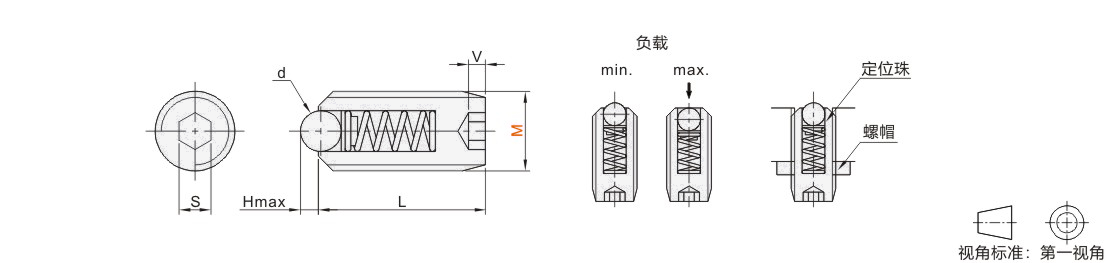

型号		d	H	L	V	S	负载(N)
型号							超轻载		轻载		重载		超重载
代码	M						min.	max.	min.	max.	min.	max.	min.	max.
金属球头树脂球头JT-WBQOD JT-WBQLD JT-WBQOU JT-WBQLU JT-WBQOQ JT-WBQLQ JT-WBQOF JT-WBQLF	4	2.4	0.8	15	1.5	2	0.5	1.72	1.8	5	3.8	9.9	2.5	12.5
	5	2.5	0.8	18	2	2.5	1	3.31	3.2	9.9	4.8	19.7	11.2	24.1
	6	3	1	20	2.5	3	1.6	5.06	5	15.4	9.7	29.5	17.7	33.4
	8	5	2	23	2.5	4	2.4	6.66	5.4	19.2	12.6	39.3	21.4	45.3
	10	6	2.5	27	3	5	3.1	8.1	8.8	24.2	18.5	49.1	23.5	60
	12	8	3	32		6	3.4	9.9	10.4	29.4	19.5	58.9	24.1	63.7
	16	10	4	40		8	6	15.7	14.8	49	29.3	98.1	43.6	116.3

M4前端部无扳手槽。仅为内六角孔安装。 kgf=N×0.101972
负载min.表示初始负载，max.表示球头最大压入限度时的负载。

型号		d	H	L	V	S	负载(N)
型号							轻载		重载
代码	M						min.	max.	min.	max.
金属球头 JT-WBQOL JT-WBQOM	3	1.5	0.5	12	1	1.5	1.5	3	2	5
	4	2.38	0.8	16	1.5	2	2	5	3	20
	5	3	1	16	2	2.5	3	10	4	20
	6	3.5	1.2	20	2.5	3	5	15	5	30
	8	5	1.6	25	2.5	4	7	20	6	50

kgf=N×0.101972
