膜片阶梯式联轴器 螺钉夹紧型
图片仅供参考
收藏 分享

膜片阶梯式联轴器 螺钉夹紧型

产品属性： 类型 膜片阶梯式 主体材质 S45C 表面处理 发黑 轴锁紧方式 螺钉夹紧型 种类筛选 膜片式联轴器
产品型号： 请点击左侧选项进行选型
代码材质 / 主体材质 / 膜片表面处理 / 主体附件类型
JT-NXZDDS45C不锈钢发黑内六角圆柱头螺钉螺钉夹紧型 ● 单膜片
JT-NXZDXS45C不锈钢发黑内六角圆柱头螺钉螺钉夹紧型 ● 双膜片

 径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2；
 两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理。

选型参数
型号d-e
代码D

单膜片
JT-NXZDD

双膜片
JT-NXZDX

56d10111212.71314151617181920
e10 11 12 12.7 13 14 15 16 17 18 19 2011 12 12.7 13 14 15 16 17 18 19 2012 12.7 13 14 15 16 17 18 19 2012.7 15 16 17 18 19 2013 14 15 16 17 18 19 2014 15 16 17 18 19 2015 16 17 18 19 2016 17 18 19 2017 18 19 2018 19 2019 2020
68d1212.71314151617181920222425
e12 12.7 13 14 15 16 17 18 19 20 22 24 2512.7 13 14 15 16 17 18 19 20 22 24 2513 14 15 16 17 18 19 20 22 24 2514 15 16 17 18 19 20 22 24 2515 16 17 18 19 20 22 24 2516 17 18 19 20 22 24 2517 18 19 20 22 24 2518 19 20 22 24 2519 20 22 24 2520 22 24 2522 24 2524 2525
82d141516171819202224252830
e14 15 16 17 18 19 20 22 24 25 28 3015 16 17 18 19 20 22 24 25 28 3016 17 18 19 20 22 24 25 28 3017 18 19 20 22 24 25 28 3018 19 20 22 24 25 28 3019 20 22 24 25 28 3020 22 24 25 28 3022 24 25 28 3024 25 28 3025 28 3028 3030

尺寸性能表

型号LL1L2L3WM锁紧扭矩
（N·m）		额定扭矩
（N·m）		最大扭矩
（N·m）		惯性力矩
(kg·m²)		静态扭转刚性
（N·m/rad）		容许安装偏差重量
（g）
代码D径向（mm）角向（°）轴向（mm）
单膜片
JT-NXZDD		5645.256.620—5.25M5735701.5×10⁻⁴200000.21±0.4420
6853.87.6245.8M614721443.7×10⁻⁴35000±0.5700
82689.3308M8301202405.8×10⁻⁴54000±0.51304
双膜片
JT-NXZDX		5662.56.620125.25M5735701.8×10⁻⁴200000.31.5±0.72546
6873.67.634145.8M614721444.5×10⁻⁴35000±0.8910
82989.330228M8301202407×10⁻⁴54000±0.81695

惯性力矩和重量按最大孔计算！

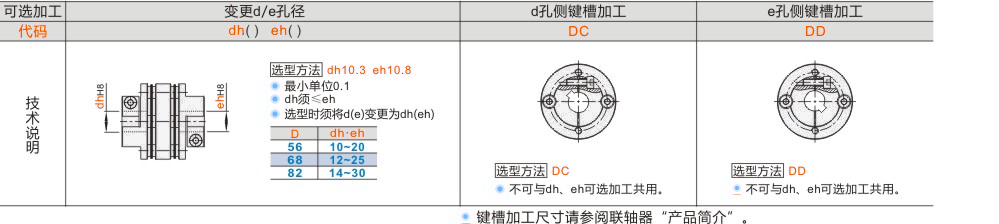

可选加工参数
产品名称
暂未上传文档资料
