平皮带惰轮圆弧型无法兰/带法兰

图片仅供参考

平皮带惰轮圆弧型无法兰/带法兰

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-RVOXUX	铝合金	喷细砂本色阳极氧化	圆弧型 ● 无法兰型
JT-RVOXUL	蓝色POM	—	圆弧型 ● 无法兰型

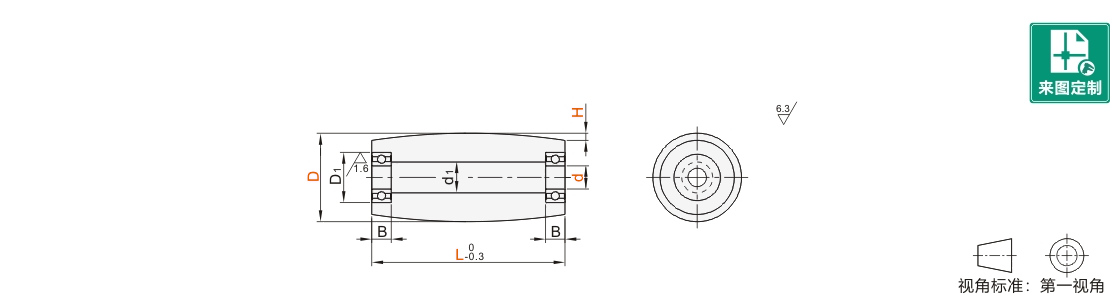

3D模型仅供参考，具体尺寸请以参数表为准，注意选型。

轴承采用压入式。

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

选型参数

选型表

型号		d	最小单位1	H	d1	轴承尺寸
代码	D	d	L	H	d1	型号	D1	B
JT-RVOXUX JT-RVOXUL	15	5	25~100	0.3 0.5	7	675ZZ	8	2.5
	15	6			9	676ZZ	10	3
	20	6			10	686ZZ	13	5
	20	8			10	678ZZ	12	3.5
	25	6			10	696ZZ	15	5
	25	8			10	688ZZ	16	5
	30	8			15	698ZZ	19	6
		10				6900ZZ	22
		12				6901ZZ	24
	35	10			17	6900ZZ	22	6
		12				6901ZZ	24	6
		15				6902ZZ	28	7
	40	8			17	628ZZ	24	8
		10				6000ZZ	26	8
		12				6901ZZ	24	6
		15				6902ZZ	28	7
		20			22	6804ZZ	32	7
	50	10			17	6200ZZ	30	9
		12			22	6001ZZ	28	8
		15			17	6902ZZ	28	7
		20			27	6904ZZ	37	9
		25			27	6905ZZ	42	9
	60	12			22	6201ZZ	32	10
		15				6002ZZ	32	9
		20				6904ZZ	37
		25			32	6905ZZ	42
		30			32	6906ZZ	47
	80	25			41	6205ZZ	52	15
		30				6006ZZ	55	13
		35				6907ZZ	55	10
