法兰型底座支座

图片仅供参考

法兰型底座支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-PXUSD	S45C	发黑	标准型
JT-PXUSU	S45C	喷细砂无电解镀镍	标准型
JT-PXUSX	SUS304	—	标准型
JT-PXUDD	S45C	发黑	引导型
JT-PXUDU	S45C	喷细砂无电解镀镍	引导型

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

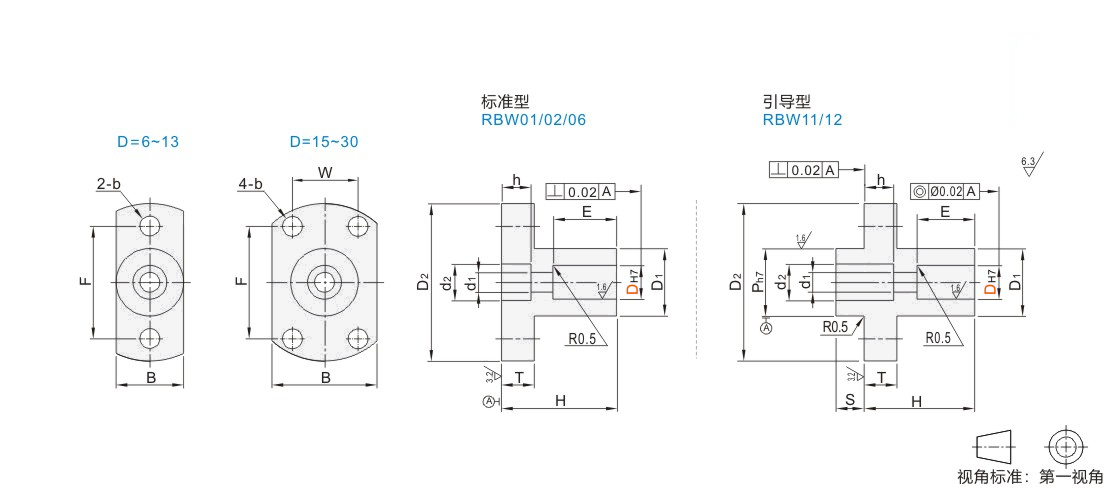

选型参数

选型表

型号			D2	B	H	D1	T	E	d1	d2	h	F	W	b	Ph7	S	支柱安装螺钉
代码	DH7		D2	B	H	D1	T	E	d1	d2	h	F	W	b	Ph7	S	支柱安装螺钉
标准型 JT-PXUSD JT-PXUSU JT-PXUSX 引导型 JT-PXUDD JT-PXUDU	6	+0.012 0	28	12	16	12	5	9	3.5	6.5	4	20	—	3.5	12	5	M3
	8	+0.015 0	32	15	22	15	5	12	4.5	8	5	24		4.5	15		M4
	10	+0.015 0	38	18	26	18	8	15	5.5	9.5	6	30		4.5	18		M5
	12	+0.018 0	42	20	32	20		18	6.6	11	7	32		5.5	20		M6
	13		42	20	32	20		18	6.6	11	7				20		M6
	15		48	32	40	25	10	23	9	14	10		20		25		M8
	16		48	32	40	25		23	9	14	10		20		25		M8
	20	+0.021 0	55	38	50	30		31	11	18	12	35	25	6.6	30		M10
	25		75	50	62	38	15	38	14	20	15	45	35	9	38		M12
	30		80	55	75	45	15	45	18	26	19	50	40	9	45		M16
