旋转型嵌入式后装拉手

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-TBMUF	ZDC	喷砂镀铬	带垫片型

特点：适合于配电盘及检修口等不希望表面有突起物的场所使用。
用途：控制盘，配点盘，检修口等。
注意：纵向安装时，请注意正确区分上下。
当不使用时可自动恢复为平面状态，按动回转体的下端可将把手取出。

选型参数

选型表

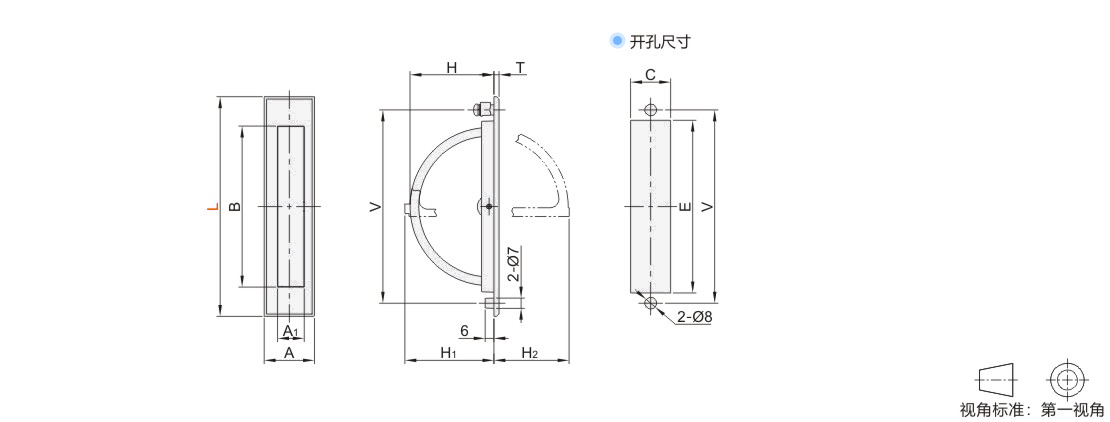

型号		V	A	A1	B	C	E	H	H1	H2	T	适用门板厚度 (mm)	参考重量 (kg/pcs)
代码	L	V	A	A1	B	C	E	H	H1	H2	T	适用门板厚度 (mm)	参考重量 (kg/pcs)
JT-TBMUF	75	62	15	9	44	13	50	24	27	19	2	1.8	0.04
	88	74	18	10	53	15	60	29	32	23	2.2		0.06
	100	85	20	12	66	17	73	37	40	29	2		0.08
	125	110	25	14	92	21	99	49	52	43	3		0.16
	150	132	30	16	110	23	118	57	61	51	3.5	2.3	0.26
