微雾分离器

图片仅供参考

微雾分离器

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

规格	接管口径	空气处理量(L/min ANR)注1	使用压力范围 (MPa) / 最高使用压力注2	使用压力范围 (MPa) / 最低使用压力注3	耐压压力(MPa)注4	环境及流体温度(℃)	过滤器精度(μm)	出口侧油雾浓度(ppm)	滤芯寿命
15	1/8"	200	1	0.05	1.5	5~60	0.01(99.9%去除率)	≤0.1(≈0.08mg/m³)	2年或压降达0.1MPa
15	1/4"	200	1	0.05	1.5	5~60	0.01(99.9%去除率)	≤0.1(≈0.08mg/m³)	2年或压降达0.1MPa
25	1/4"	500	1	0.05	1.5	5~60	0.01(99.9%去除率)	≤0.1(≈0.08mg/m³)	2年或压降达0.1MPa
25	3/8"	500	1	0.05	1.5	5~60	0.01(99.9%去除率)	≤0.1(≈0.08mg/m³)	2年或压降达0.1MPa
35	3/8"	1000	1	0.05	1.5	5~60	0.01(99.9%去除率)	≤0.1(≈0.08mg/m³)	2年或压降达0.1MPa
35	1/2"	1000	1	0.05	1.5	5~60	0.01(99.9%去除率)	≤0.1(≈0.08mg/m³)	2年或压降达0.1MPa
45	1/2"	2200	1	0.05	1.5	5~60	0.01(99.9%去除率)	≤0.1(≈0.08mg/m³)	2年或压降达0.1MPa
45	3/4"	2200	1	0.05	1.5	5~60	0.01(99.9%去除率)	≤0.1(≈0.08mg/m³)	2年或压降达0.1MPa
55	3/4"	3700	1	0.05	1.5	5~60	0.01(99.9%去除率)	≤0.1(≈0.08mg/m³)	2年或压降达0.1MPa
55	1"	3700	1	0.05	1.5	5~60	0.01(99.9%去除率)	≤0.1(≈0.08mg/m³)	2年或压降达0.1MPa

注1：压力0.7MPa时的最大处理流量。
注2：常闭排水型最高使用压力0.85MPa。
注3：常闭排水型最低使用压力0.2MPa。
注4：常闭排水型耐压压力1.2MPa。

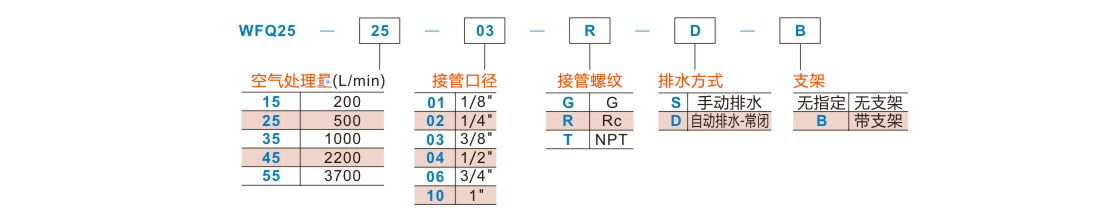

选型表

主要零件及材质表

序号	名称	材质
1	壳体	ACD-12
2	杯体	ACD-12
3	安装支架	A3
4	滤芯压紧垫	NBR
5	O型圈	NBR
6	视水窗紧固圈	Hpb58-1
7	视水窗	PC-K1300
8	视水窗密封圈	NBR
9	滤芯	不锈钢芯体+滤棉
10	圆柱内六角螺钉	碳钢
11	自助排水器组件	发泡塑料与增强尼龙等多材质组合
12	排水密封头	NBR
13	排水阀芯	6061
14	排水阀芯固定帽	Hpb58-1
15	排水阀芯套	6061
16	O型圈	NBR
17	O型圈	NBR

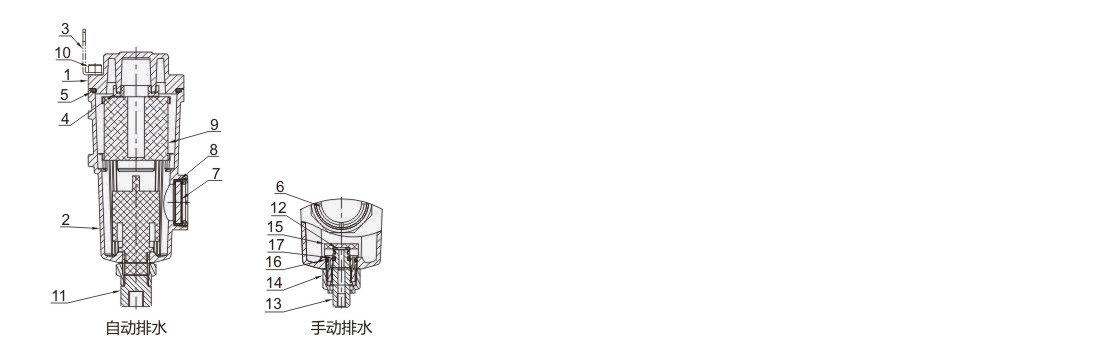

结构图

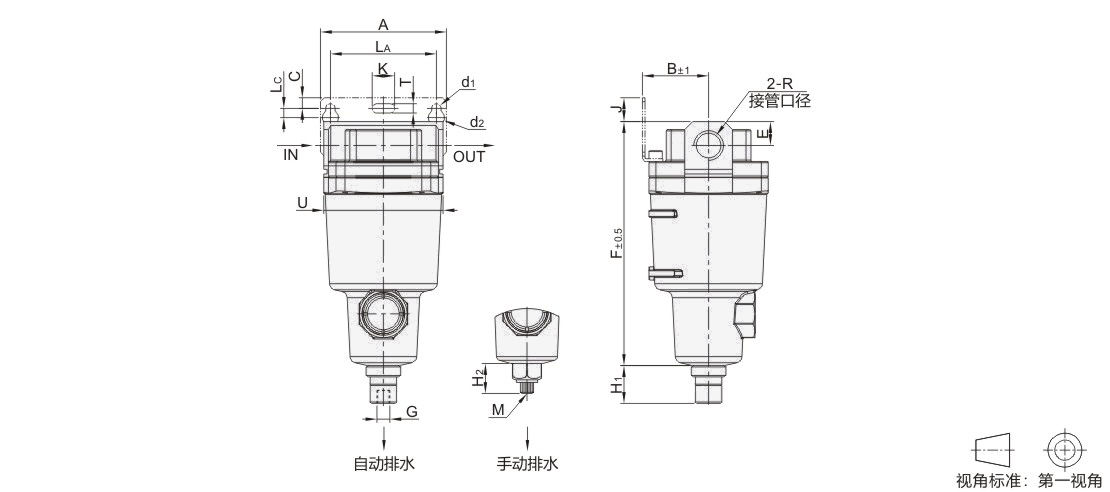

安装尺寸

代码	规格		R	A	LA	B	C	LC	d1	d2	E	F	G	M	H1	H2	J	K	T	U
JT-UAEUO	15	01	1/8”	70	56	35	5	6	6	10	10	139	G1/8	M5	29	23	15	12	6	63
	15	02	1/4"	70	56	35	5	6	6	10	10	139			29	23	15	12	6	63
	25	02	1/4"	80	66	40	8	6	6	10	14	152			29	23	17.5	12	6	76
	25	03	3/8"	80	66	40	8	6	6	10	14	152			29	23	17.5	12	6	76
	35	03	3/8"	95	80	50	8	7	7	12	18	184			29	23	17.5	17	7	90
	35	04	1/2"	95	80	50	8	7	7	12	18	184			29	23	17.5	17	7	90
	45	04	1/2"	110	90	55	10	9	9	15	20	205			29	23	20.5	18	9	106
	45	06	3/4"	110	90	55	10	9	9	15	20	205			29	23	20.5	18	9	106
	55	06	3/4"	126	100	65	10	9	9	15	24	232			29	23	18.5	18	9	122
	55	10	1"	126	100	65	10	9	9	15	24	232			29	23	18.5	18	9	122
