可调角度定位螺栓

图片仅供参考

可调角度定位螺栓

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺栓 / 材质	螺栓 / 硬度	螺栓 / 表面处理	底座 / 材质	底座 / 表面处理	底座端面 / 材质	类型
JT-YXNQS	SUS304	一	一	SUS304	一	一	标准型
JT-YXNQD	SCM435	45HRC~	发黑	SS400	发黑	NBR	橡胶底座型
JT-YXNQU	SCM435	45HRC~	发黑	SS400	发黑	一	法兰底座型

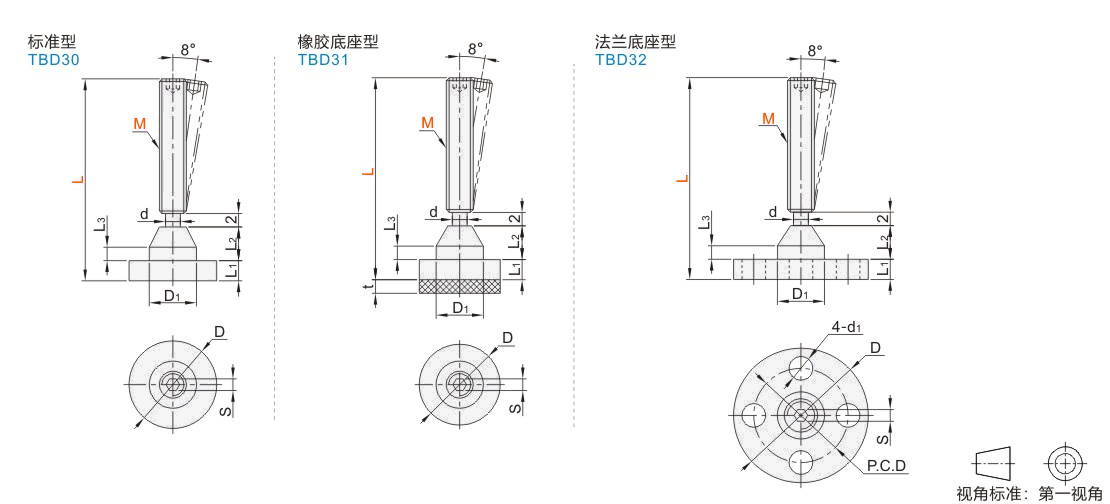

选型参数

标准型

型号		L	L1	L2	L3	D	D1	d	S
代码	M	L	L1	L2	L3	D	D1	d	S
JT-YXNQS	4	30	3	5	2	13	7	2.2	2
	6	30 50				13	9	3.2	3
	8	30 50 80				16	11	5.2	4
	10	50 80		6	3	20	13	6.2	5

橡胶底座型

型号		L	L1	L2	L3	D	D1	d	S	t
代码	M	L	L1	L2	L3	D	D1	d	S	t
JT-YXNQD	4	30	3	5	2	12	7	2.2	2	2
	6	30 40 50				12	7	2.2	3
	8	40 50 60				16	9	5.2	4
	10	50 80	4	6	3	20	12	6.2	5
	12	100		8	5	24	14	8.1	6	3
	16	125		11	7	30	18	11	8	3

法兰底座型

型号		L	L1	L2	L3	D	D1	d	d1	S	P.C.D
代码	M	L	L1	L2	L3	D	D1	d	d1	S	P.C.D
JT-YXNQU	4	30	3	5	2	20	7	2.2	3.5	2	14
	6	30 40 50				20	7	3.2		3	14
	8	40 50 60				22	9	5.2		4	16
	10	50 80	4	6	3	28	12	6.2	4.5	5	20
	12	100		8	5	30	14	8.1	4.5	6	22
	16	125		10	7	37	18	11	5.5	8	28
