规格 *

蝶形铰链平型锥孔型

图片仅供参考

蝶形铰链平型锥孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	颜色	类型
JT-QAMDD	PA6	黑色	经济型平型 ● 锥孔型
JT-QAMDX	PA6	黑色	平型 ● 锥孔型

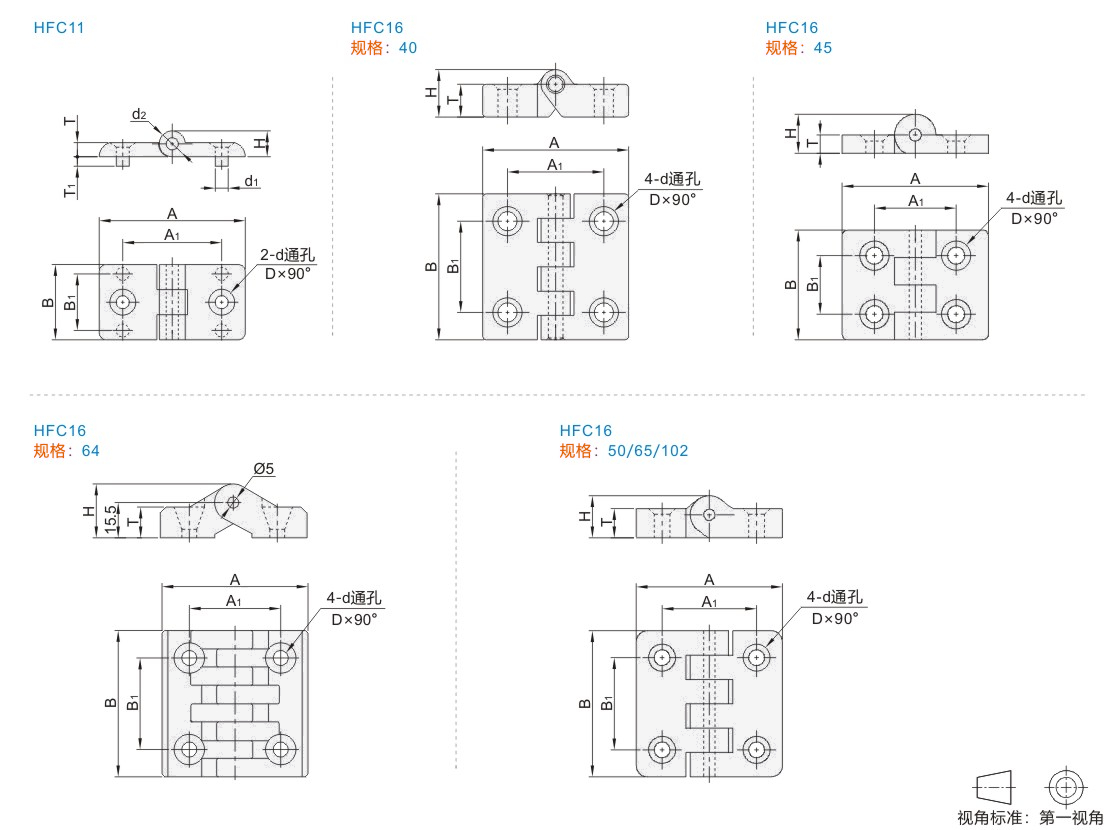

选型参数

经济型平型

型号							A		B			A1			B1					H		T			T1				d				d1			d2		D		负载 (kg)				参考重量 (kg/pcs)
代码					规格		A		B			A1			B1					H		T			T1				d				d1			d2		D		负载 (kg)				参考重量 (kg/pcs)
JT-QAMDD					36		36		32			21			24					10		6			4				5.5				5.5			10		11		10				0.01
					48		48					32								11																11								0.02
					62		62					42								11																11								0.03

容许负载为使用2个时的数值。

平型

型号						A				B					A1				B1					H				T			d				D				负载 (kg)			参考重量 (kg/pcs)
代码				规格		A				B					A1				B1					H				T			d				D				负载 (kg)			参考重量 (kg/pcs)
JT-QAMDX				40		40				40					25				25					13				9			4.2				7.1				8			0.04
				45		55				45					32.5				24					16				7.5			7.1				11.9				9			0.04
				50		50				50					29				30					14.5				10.5			7.1				11.9				10			0.05
				64		64				64					40				40					23.5				13.5			6.5				13.5				12			0.JT-VMPSLCSFZMPNZFZ
				65		65				65					42				41					18.75				13			7.1				11.9				12			0.06
				102		80				102					50				75					18.5				13			8.5				17.6				15			0.05

容许负载为使用2个时的数值。
