S3M型免键胀套式圆弧齿同步轮

图片仅供参考

S3M型免键胀套式圆弧齿同步轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	材质 / 螺栓	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套	表面处理 / 螺栓	使用胀套代码
EBY51	S3M100	10	3.0	铝合金	铝合金	铝合金	SCM435	本色阳极氧化	本色阳极氧化	本色阳极氧化	发黑	EUX81
EBY56	S3M150	15	3.0	铝合金	铝合金	铝合金	SCM435	本色阳极氧化	本色阳极氧化	本色阳极氧化	发黑	EUX81

"可选加工"见同步轮产品简介(适用WC/WD/WE/FC可选加工)。

选型参数

选型表

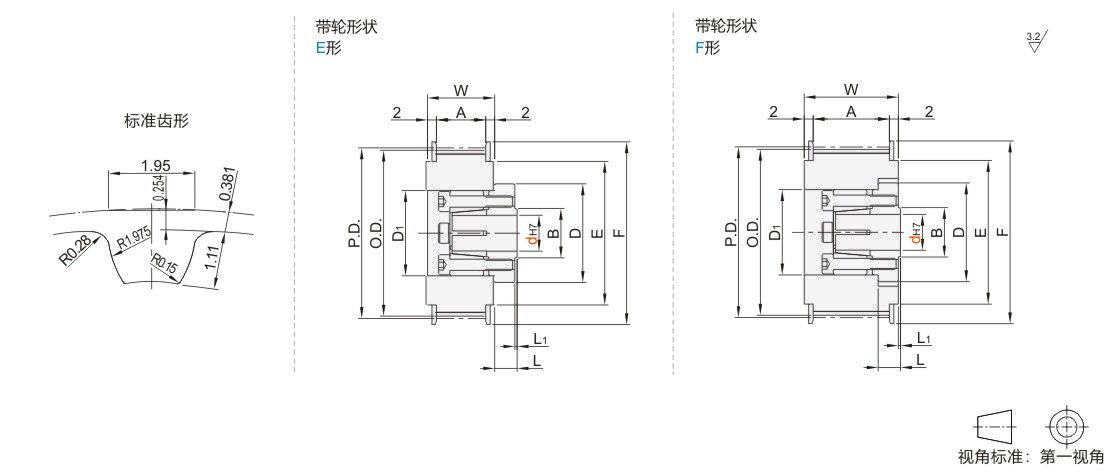

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)		P.D.	O.D.	F	E	A	W
代码	齿数		S3M100	S3M150
代码	齿数		E形	F形
JT-VXROD-S3M100 JT-VXROX-S3M150	30	E F	6	—	28.65	27.89	32	23	S3M100 A:11 W:15 S3M150 A:17 W:21
	34		6 8		32.47	31.71	40	28
	36		6 8		34.38	33.62	40	28
	40		8 10	8	38.2	37.44	44	32
	44		8 10 12	8 10 12	42.02	41.25	48	36
	48		8 10 12	8 10 12 14	45.84	45.JT-VMPSLCSFZMPNZFZ	50	38
	50		8 10 12 14	8 10 12 14 15	47.75	46.98	52	40
	60		8 10 12 14	8 10 12 14 15	57.3	56.53	61	46

胀套孔径尺寸表

dH7	容许最大扭矩(N・m)	D	D1	L	L1	B
6	4	20	17	4	0.5	8.5
8	6	22	19	5		11
10	8	24	21	5		13
12	12	27	24	6	1	15
14	18	29	26	6	1	17
15	25	31	28	7	1.2	18.5
