模数 *

齿数 *

齿宽B(mm) *

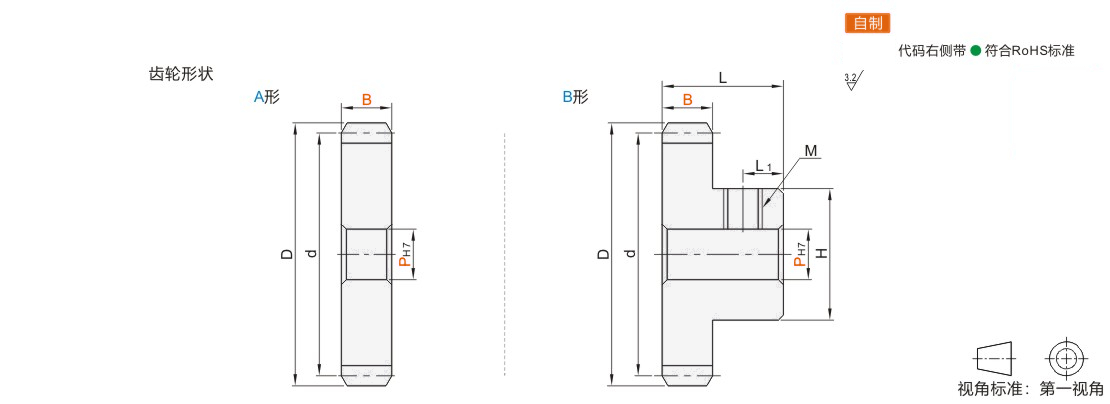

齿轮形状 *

齿轮内孔直径P(mm) *

12~63/1

标准直齿轮模数3.0

图片仅供参考

标准直齿轮模数3.0

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

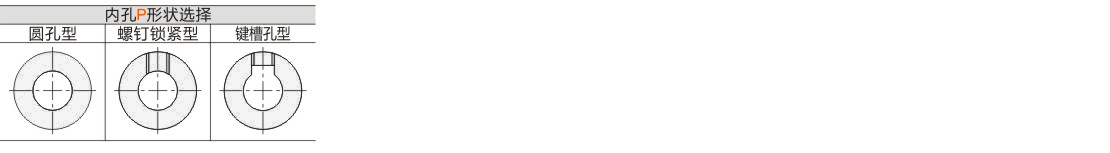

代码	代码分类	材质	齿面硬度	表面处理
JT-KZPSD ●	代码 / 圆孔型	S45C	—	—
JT-KZPUD ●	代码 / 螺钉锁紧型	S45C	—	—
JT-KZPFD ●	代码 / 键槽孔型	S45C	—	—
JT-KZPSU ●	代码 / 圆孔型	S45C	—	发黑
JT-KZPUU ●	代码 / 螺钉锁紧型	S45C	—	发黑
JT-KZPFU ●	代码 / 键槽孔型	S45C	—	发黑
JT-KZPSO	代码 / 圆孔型	S45C	—	无电解镀镍
JT-KZPUO	代码 / 螺钉锁紧型	S45C	—	无电解镀镍
JT-KZPFO	代码 / 键槽孔型	S45C	—	无电解镀镍
JT-KZPSQ ●	代码 / 圆孔型	S45C	40~55HRC	发黑
JT-KZPUQ ●	代码 / 螺钉锁紧型	S45C	40~55HRC	发黑
JT-KZPFQ ●	代码 / 键槽孔型	S45C	40~55HRC	发黑
JT-KZPSF	代码 / 圆孔型	SCr440	40~55HRC	发黑
JT-KZPUF	代码 / 螺钉锁紧型	SCr440	40~55HRC	发黑
JT-KZPFF	代码 / 键槽孔型	SCr440	40~55HRC	发黑
JT-KZPDD ●	代码 / 圆孔型	SUS304	—	—
JT-KZPQD ●	代码 / 螺钉锁紧型	SUS304	—	—
JT-KZPOD ●	代码 / 键槽孔型	SUS304	—	—

螺钉锁紧型仅适用B形。
键槽孔型选用A形时，没有螺孔和紧定螺钉。
键槽详细尺寸见产品简介。

未淬火齿轮精度 JIS B 1702-1 8级
淬火齿轮精度 JIS B 1702-1 9级

选型参数

选型表

型号		齿数	B	齿轮形状	内孔直径PH7最小单位1		d	D	H	L	L1	M
代码	模数	齿数	B	齿轮形状	圆孔型螺钉锁紧型	键槽孔型	d	D	H	L	L1	M
圆孔型 JT-KZPSD JT-KZPSU JT-KZPSO JT-KZPSQ JT-KZPSF JT-KZPDD 螺钉锁紧型 JT-KZPUD JT-KZPUU JT-KZPUO JT-KZPUQ JT-KZPUF JT-KZPQD 键槽孔型 JT-KZPFD JT-KZPFU JT-KZPFO JT-KZPFQ JT-KZPFF JT-KZPOD	3.0	12	30	A形 B形	12~17	12N	36	42	27	48	9	M5
		14			12~22	12N~16N	42	48	32
		15			12~24	12N~19N	45	51	35
		16			12~28	12N~23N	48	54	40
		17			12~28	12N~23N	51	57	40
		18			12~30	12N~25N	54	60	44			M6
		19			12~31	12N~26N	57	63	45
		20			12~35	12N~31N	60	66	50
		21			12~36	12N~33N	63	69	52
		22			12~37	12N~34N	66	72	54
		23			12~39	12N~35N	69	75	56
		24			12~40	12N~37N	72	78	58
		25			12~42	12N~38N	75	81	60
		26			12~45	12N~42N	78	84	65
		27			12~45	12N~42N	81	87	65
		28			12~49	12N~45N	84	90	70
		29			12~49	12N~45N	87	93	70
		30			12~52	12N~48N	90	96	75
		32			12~52	12N~48N	96	102	75
		34			12~56	12N~50N	102	108	80
		35					105	111
		36					108	114
		38					114	120
		40			12~59		120	126	85
		42			20~59	20N~50N	126	132
		44					132	138
		45					135	141
		46			25~59	25N~50N	138	144
		48					144	150
		50					150	156
		52					156	162
		54					162	168
		55					165	171
		56					168	174
		58					174	180
		60					180	186
		62					186	192
		64					192	198
		65					195	201
		68			25~63		204	210	90
		70			25~63		210	216	90

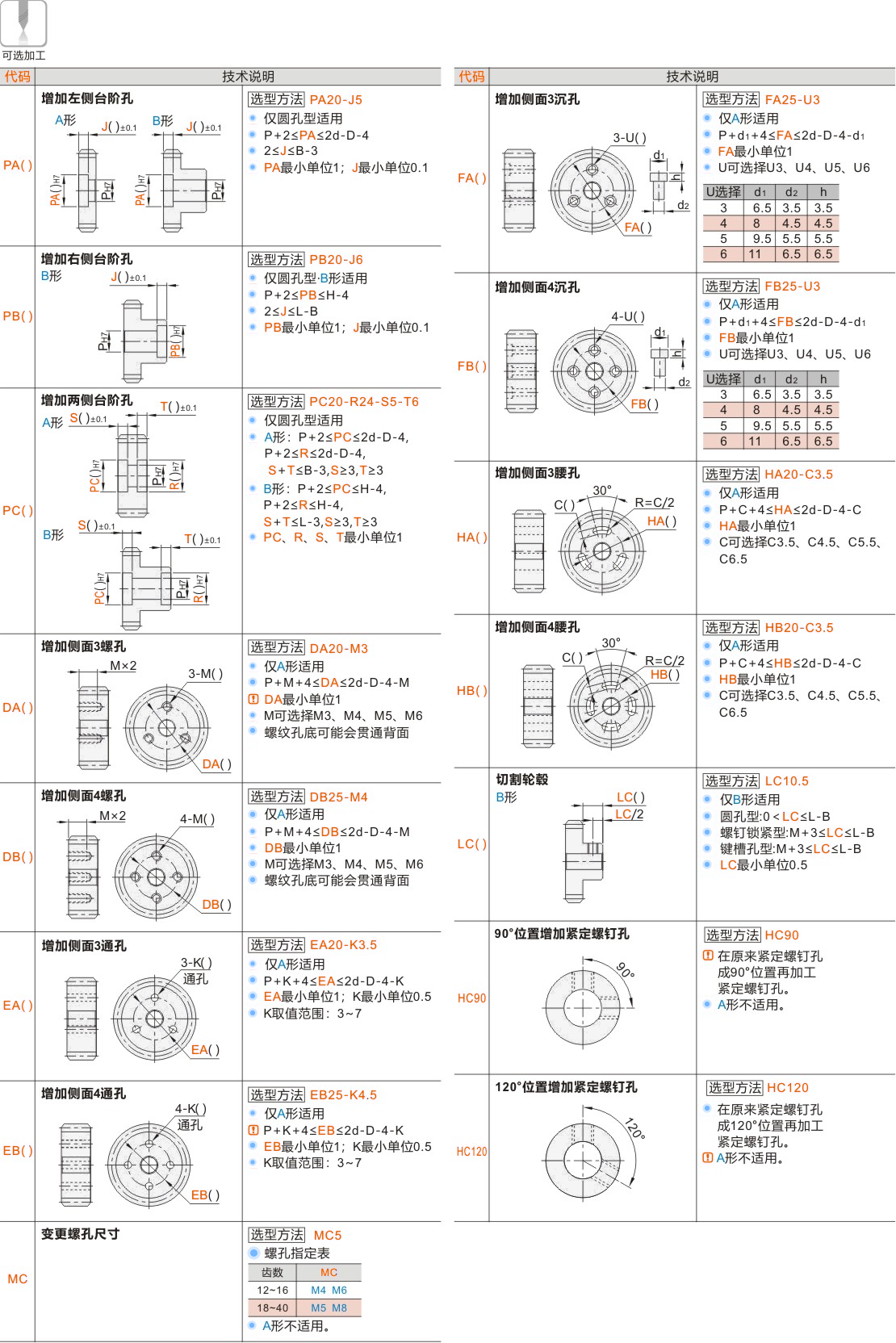

可选加工参数
