还有0项未选择重置

选择代码

代码参数

导入表面形状

材质

硬度

表面处理

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

1.5~20/0.01

安装部长度L(mm) *

2~42/1

定位部长度B(mm) *

2~30/0.1

图片仅供参考

定位销锥角带肩型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

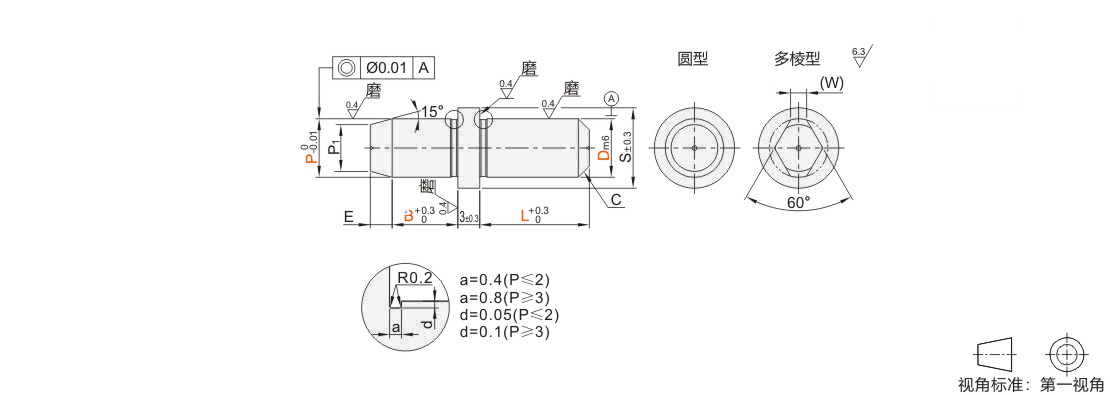

P=P-E*tan15*2
工艺孔加工条件：D·P·L·B≥4且P1>3。（工艺孔详细尺寸见产品简介）
SUS440C材质的D部加工有识别槽。

选型参数

选型表

型号			最小单位0.01	最小单位1	最小单位0.1	C	E	S	(W)
代码	Dm6		P	L	B	C	E	S	(W)
圆型 JT-RNFFD JT-RNFFU JT-RNFFO JT-RNFFM 多棱型 JT-RNFOD JT-RNFOU JT-RNFOO JT-RNFOM	2	+0.008 +0.002	1.50~2.00	2~6	2.0~10.0	0.5	0.5	6	—
	3	+0.008 +0.002	2.00~4.00	3~8		0.5	1		1.0
	4	+0.012 +0.004	2.00~5.00	4~10		1	1		1.2
	5		3.00~6.00	5~12	2.0~15.0		2	8	1.5
	6		4.00~7.00	5~15	2.0~15.0		2	8	1.8
	8	+0.016 +0.005	5.00~9.00	5~18	2.0~20.0	1.5	3	11	2.2
	10	+0.016 +0.005	7.00~12.00	8~22	3.0~30.0	2		13	3
	12	+0.018 +0.007	7.00~12.00	10~26	3.0~30.0			15	3.2
	13		8.00~13.00	13~28	5.0~30.0		4	16	3.5
	16		13.00~16.00	16~35		3	4	19	4
	20	+0.021 +0.008	16.00~20.00	20~42		3	5	23	5.5

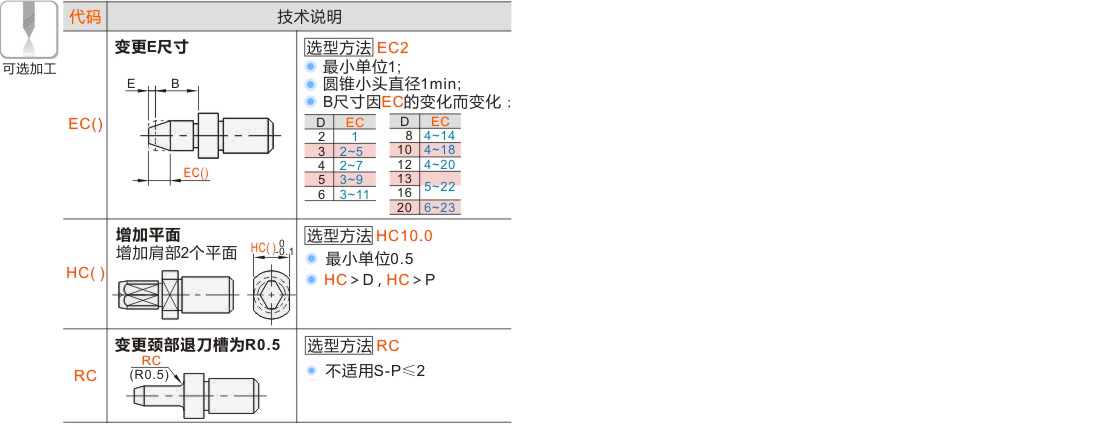

可选加工参数

暂未上传文档资料

定位销 锥角带肩型
