外球面球轴承带立式座

图片仅供参考

外球面球轴承带立式座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承座	材质 / 轴承	类型
UCPH...-TR	HT200灰铸铁	GCr15	带高中心立式座外球面球轴承

选型参数

选型表

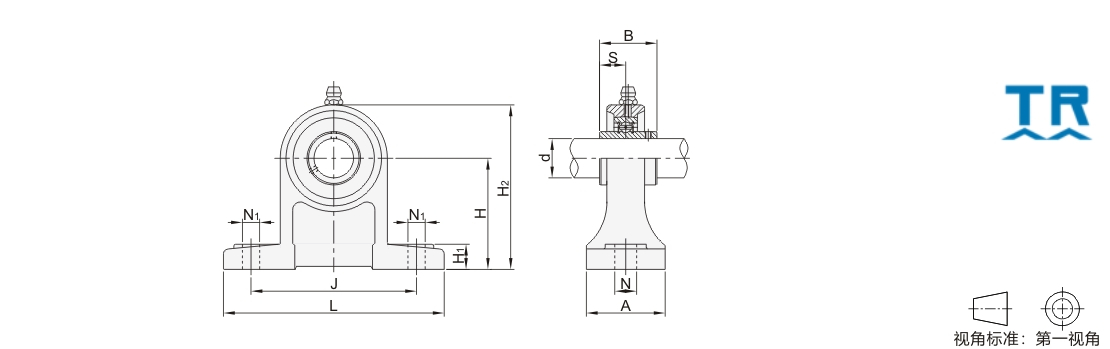

型号	d	H	J	L	A	N	N₁	H₁	H₂	S	B	螺栓	紧定扭力（N·m）	额定负荷(N)		重量（Kg）
型号	d	H	J	L	A	N	N₁	H₁	H₂	S	B	螺栓	紧定扭力（N·m）	动(Cr)	静(Cor)	重量（Kg）
JT-DMFQUSDCYP	12	70	95	127	38	12	16	13	97	11.5	27.4	M10	12~21	9550	4780	0.62
JT-DMFQUSUCYP	15															0.61
JT-DMFQUSQCYP	17															0.60
JT-DMFQUSD-TR	12				40				101	12.7	31			12800	6650	0.78
JT-DMFQUSU-TR	15															0.76
JT-DMFQUSQ-TR	17															0.75
JT-DMFQUSF-TR	20															0.73
JT-DMFQUSO-TR	25	80	105	140	50	13	19	16	114	14.3	34			14000	7880	1.06
JT-DMFQUSX-TR	30	90	121	165	50	17	21	18	130	15.9	38.1	M14	34~60	19500	11200	1.49
JT-DMFQUSL-TR	35	95	127	167	60			19	140	17.5	42.9			25700	15200	1.91
JT-DMFQUSM-TR	40	100	137	184	66			20	150	19	49.2			29600	18200	2.42
JT-DMFQUSG-TR	45	105	146	190	70			20	158		49.2			31850	20800	2.84
JT-DMFQUDS-TR	50	110	159	204	70	19	22	22	165		51.6	M16	53~93	35100	23200	3.09
