锥角R型带肩支承销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

选型参数

选型表

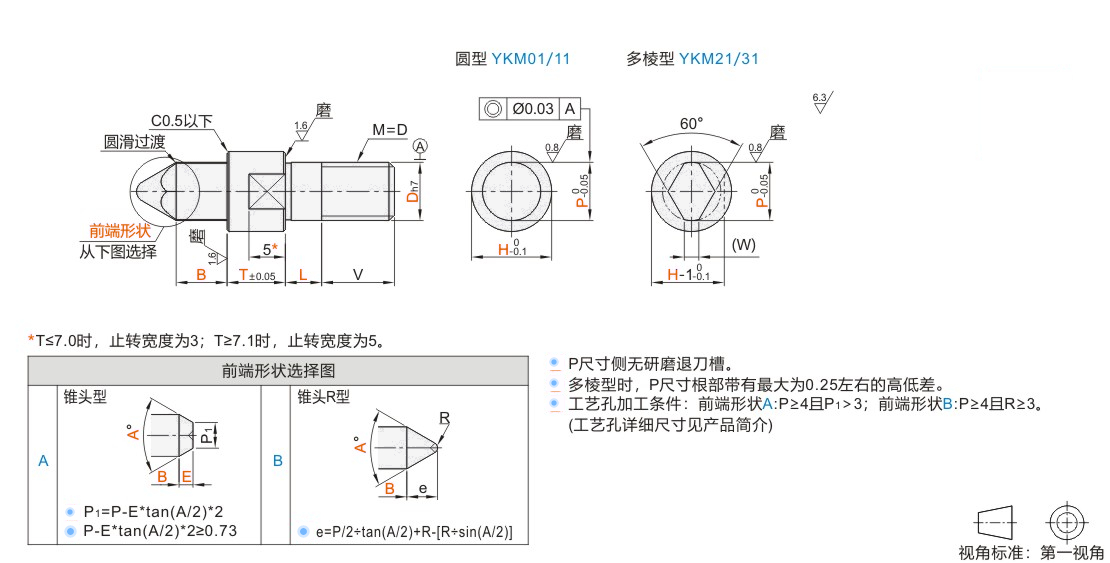

型号				P	B	L 选择	T	H	A 选择	E	V	R	W
代码	前端形状	Dh7		最小单位0.1	最小单位1	L 选择	最小单位0.1	最小单位1	A 选择	最小单位1	V	R	W
JT-ROGSD JT-ROGDD JT-ROGUD JT-ROGQD	A B	6	0 -0.012	3.0~7.0	5~50 (B≤P×4)	5 8 10	5.0~20.0	9~20	30 60 90 120	1~15 (仅A形)	6	1	1(2)
		6	0 -0.012	7.1~15.0		5 8 10		9~20			6	3	3
		8	0 -0.015	3.0~9.0		5 8 10 12 15		11~20			10	1.5	1(2)
		8		9.1~18.0		5 8 10 12 15		11~20			10	4	3.5
		10T		4.5~12.0		(5) (8) 10 12 15		13~25			18	2	1~3
		10T		12.1~22.0							18	5	5
		10		4.5~12.0							12	2	1~3
		10		12.1~22.0							12	4	4
		12	0 -0.018	9.0~14.0		(8) 10 12 15 18		15~30			15	3	4
		12		14.1~28.0		(8) 10 12 15 18		15~30			15	6	6
		16		13.0~18.0		(10) 12 15 18 20		19~40			18	4	5
		16		18.1~35.0		(10) 12 15 18 20		19~40			18	8	8

W尺寸：选择D6、D8：P＞5.0时，W＝2；选择D10·D10T：P＜5.0时，W＝1；P＞7.0时，W＝3。　　 P＋2≤H≤P×5。
( )内L尺寸仅适用于圆型。

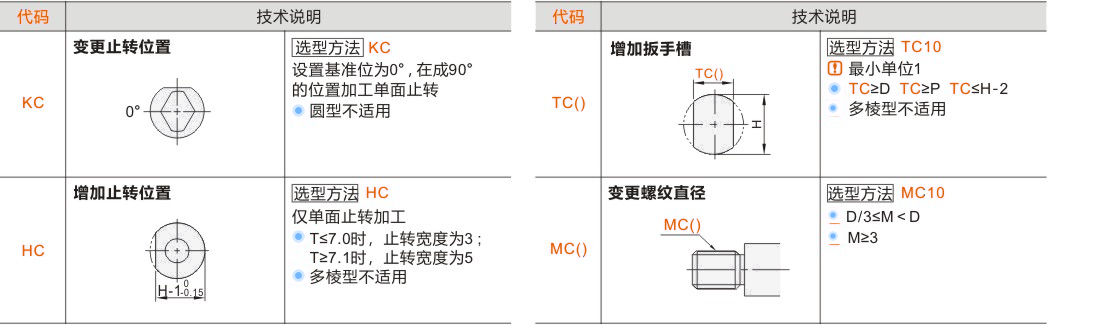

可选加工参数
