快插接头双头外六角型

图片仅供参考

快插接头双头外六角型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	类型
JT-TTOSD	PBT	黄铜	PBT	外螺纹 ● 单头外六角接头
JT-TTODD	PBT	黄铜	PBT	外螺纹 ● 双头外六角接头

选型参数

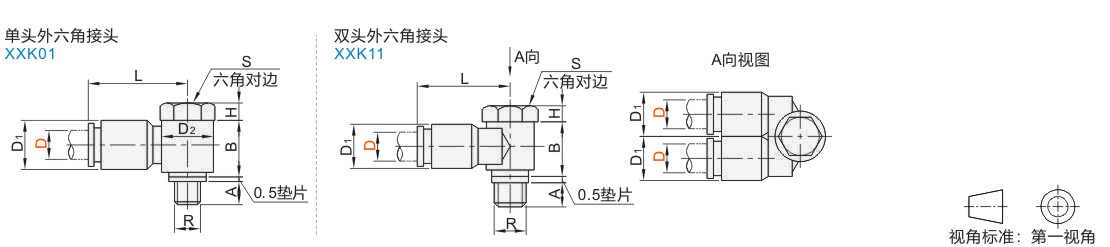

单头外六角接头

型号		公称型号	颜色	R	A	H	S	D2	D1	L	B
代码	D	公称型号	颜色	R	A	H	S	D2	D1	L	B
JT-TTOSD	4	M5	A 白色 B 黑色	M5	3.6	3.9	12	13.5	11	22	13.4
		M6		M6	4.8	4	12
		1		R1/8	7	4.6	8
		2		R1/4	10	4.7	8
	6	M5		M5	3.6	3.9	12		13.2	24
		M6*		M6	4.8	4	12
		1		R1/8	7	4.6	8
		2		R1/4	10	4.7	8
	8	1		R1/8	7	4.8	12	17.7	JT-VMPDOCSUZMPNZFZ.5	28.5	16.2
		2		R1/4	10
		3		R3/8	10.5
	10	1		R1/8	7	5.4	14	20.9	19	31	19
		2		R1/4	10
		3		R3/8	10.5
	12	3		R3/8	10	5.5	17	25.1	21.2	34	21.5
	12	4		R1/2	10.5	5	17	25.1	21.2	34	21.5

带*的规格仅适用颜色A(白色)。

双头外六角接头

型号		公称型号	颜色	R	A	H	S	D2	D1	L	B
代码	D	公称型号	颜色	R	A	H	S	D2	D1	L	B
JT-TTODD	4	M5	A 白色	M5	3.6	3.9	12	13.5	11	21.5	13.4
		1		R1/8	7	4.6	8
		2		R1/4	10	4.7	8
	6	M5		M5	3.6	3.9	12		13.2	22
		1		R1/8	7	4.6	8
		2		R1/4	10	4.7	8
	8	1		R1/8	7.5	4.8	12	17.6	JT-VMPDOCSUZMPNZFZ.5	26	16.2
		2		R1/4	10
		3		R3/8	10.5
	10	1		R1/8	7	5.4	14	20.9	19	29	19
		2		R1/4	10
		3		R3/8	10.5
	12	2		R1/4	10	5.5	17	25.1	21.2	32	21.5
	12	3		R3/8	10.5	5	17	25.1	21.2	32	21.5
