梅花式联轴器螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 间隔环	表面处理	附件	类型
JT-VNVFDU	铝合金	聚氨酯	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型带顶丝

特点：
高扭矩和减震作用；
顺时针和逆时针回转特征相同；
适应工作温度-30℃~+90℃;
聚氨酯弹性体可吸收震动，补偿径向和角向偏差，能抗油和电气绝缘。
径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2。
两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需
求，请联系工程师对接处理。
使用温度-30℃~+90℃,若使用温度为-30℃~+30℃,无需考虑温度系数；
若使用温度为+30℃~90℃,联轴器额定扭矩>计算扭矩×温度系数(参考温度系数表)。

选型参数

选型表

型号		d-e
代码	D	d-e
JT-VNVFDU	14	d	3	4	5	6	6.35
	14	e	3 4 5 6 6.35	4 5 6 6.35	5 6 6.35	6 6.35	6.35
	20	d	4	5	6	6.35	7	8	9	9.525	10
	20	e	4 5 6 6.35 7 8 9 9.525 10	5 6 6.35 7 8 9 9.525 10	6 6.35 7 8 9 9.525 10	6.35 7 8 9 9.525 10	7 8 9 9.525 10	8 9 9.525 10	9 9.525 10	9.525 10	10
	25	d	5	6	6.35	7	8	9	9.525	10	11	12
	25	e	5 6 6.35 7 8 9 9.525 10 11 12	6 6.35 7 8 9 9.525 10 11 12	6.35 7 8 9 9.525 10 11 12	7 8 9 9.525 10 11 12	8 9 9.525 10 11 12	9 9.525 10 11 12	9.525 10 11 12	10 11 12	11 12	12
	25L	d	5	6	6.35	7	8	9	9.525	10	11	12
	25L	e	5 6 6.35 7 8 9 9.525 10 11 12	6 6.35 7 8 9 9.525 10 11 12	6.35 7 8 9 9.525 10 11 12	7 8 9 9.525 10 11 12	8 9 9.525 10 11 12	9 9.525 10 11 12	9.525 10 11 12	10 11 12	11 12	12
	30	d	5	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14	15	16
	30	e	5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15 16	6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15 16	6.35 7 8 9 9.525 10 11 12 12.7 13 14 15 16	7 8 9 9.525 10 11 12 12.7 13 14 15 16	8 9 9.525 10 11 12 12.7 13 14 15 16	9 9.525 10 11 12 12.7 13 14 15 16	9.525 10 11 12 12.7 13 14 15 16	10 11 12 12.7 13 14 15 16	11 12 12.7 13 14 15 16	12 12.7 13 14 15 16	12.7 13 14 15 16	13 14 15 16	14 15 16	15 16	16
	35	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19
	35	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19	9.525 10 11 12 12.7 13 14 15 16 17 18 19	10 11 12 12.7 13 14 15 16 17 18 19	11 12 12.7 13 14 15 16 17 18 19	12 12.7 13 14 15 16 17 18 19	12.7 13 14 15 16 17 18 19	13 14 15 16 17 18 19	14 15 16 17 18 19	15 16 17 18 19	16 17 18 19	17 18 19	18 19	19
	40	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20	22
	40	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	10 11 12 12.7 13 14 15 16 17 18 19 20 22	11 12 12.7 13 14 15 16 17 18 19 20 22	12 12.7 13 14 15 16 17 18 19 20 22	12.7 13 14 15 16 17 18 19 20 22	13 14 15 16 17 18 19 20 22	14 15 16 17 18 19 20 22	15 16 17 18 19 20 22	16 17 18 19 20 22	17 18 19 20 22	18 19 20 22	19 20 22	20 22	22
	40L	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20	22
	40L	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	10 11 12 12.7 13 14 15 16 17 18 19 20 22	11 12 12.7 13 14 15 16 17 18 19 20 22	12 12.7 13 14 15 16 17 18 19 20 22	12.7 13 14 15 16 17 18 19 20 22	13 14 15 16 17 18 19 20 22	14 15 16 17 18 19 20 22	15 16 17 18 19 20 22	16 17 18 19 20 22	17 18 19 20 22	18 19 20 22	19 20 22	20 22	22
	55	d	12	12.7	13	14	15	16	17	18	19	20	22	24	25	28	30
	55	e	12 12.7 13 14 15 16 17 18 19 20 22 24 25 28 30	12.7 13 14 15 16 17 18 19 20 22 24 25 28 30	13 14 15 16 17 18 19 20 22 24 25 28 30	14 15 16 17 1819 20 22 24 25 28 30	15 16 17 18 19 20 22 24 25 28 30	16 17 18 19 20 22 24 25 28 30	17 18 19 20 22 24 25 28 30	18 19 20 22 24 25 28 30	19 20 22 24 25 28 30	20 22 24 25 28 30	22 24 25 28 30	24 25 28 30	25 28 30	28 30	30
	65	d	14	15	16	17	18	19	20	22	24	25	28	30	32	35	36	38
	65	e	14 15 16 17 18 19 20 22 24 25 28 30 32 35 36 38	15 16 17 18 19 20 22 24 25 28 30 32 35 36 38	16 17 18 19 20 22 24 25 28 30 32 35 36 38	17 18 19 20 22 24 25 28 30 32 35 36 38	18 19 20 22 24 25 28 30 32 35 36 38	19 20 22 24 25 28 30 32 35 36 38	20 22 24 25 28 30 32 35 36 38	22 24 25 28 30 32 35 36 38	24 25 28 30 32 35 36 38	25 28 30 32 35 36 38	28 30 32 35 36 38	30 32 35 36 38	32 35 36 38	35 36 38	36 38	38
	80	d	17	18	19	20	22	24	25	28	30	32	35	36	38	40	42	45
	80	e	17 18 19 20 22 24 25 28 30 32 35 36 38 40 42 45	18 19 20 22 24 25 28 30 32 35 36 38 40 42 45	19 20 22 24 25 28 30 32 35 36 38 40 42 45	20 22 24 25 28 30 32 35 36 38 40 42 45	22 24 25 28 30 32 35 36 38 40 42 45	24 25 28 30 32 35 36 38 40 42 45	25 28 30 32 35 36 38 40 42 45	28 30 32 35 36 38 40 42 45	30 32 35 36 38 40 42 45	32 35 36 38 40 42 45	35 36 38 40 42 45	36 38 40 42 45	38 40 42 45	40 42 45	42 45	45
	95	d	18	19	20	22	24	25	28	30	32	35	36	38	40	42	45	48
		e	18 19 20 22 24 25 28 30 32 35 36 38 40 42 45 48 50 52 55	19 20 22 24 25 28 30 32 35 36 38 40 42 45 48 50 52 55	20 22 24 25 28 30 32 35 36 38 40 42 45 48 50 52 55	22 24 25 28 30 32 35 36 38 40 42 45 48 50 52 55	24 25 28 30 32 35 36 38 40 42 45 48 50 52 55	25 28 30 32 35 36 38 40 42 45 48 50 52 55	28 30 32 35 36 38 40 42 45 48 50 52 55	30 32 35 36 38 40 42 45 48 50 52 55	32 35 36 38 40 42 45 48 50 52 55	35 36 38 40 42 45 48 50 52 55	36 38 40 42 45 48 50 52 55	38 40 42 45 48 50 52 55	40 42 45 48 50 52 55	42 45 48 50 52 55	45 48 50 52 55	48 50 52 55
		d	50	52	55
		e	50 52 55	52 55	55
	105	d	22	24	25	28	30	32	35	36	38	40	42	45	48	50	52	55
		e	22 24 25 28 30 32 35 36 38 40 42 45 48 50 52 55 58 60 62 65	24 25 28 30 32 35 36 38 40 42 45 48 50 52 55 58 60 62 65	25 28 30 32 35 36 38 40 42 45 48 50 52 55 58 60 62 65	28 30 32 35 36 38 40 42 45 48 50 52 55 58 60 62 65	30 32 35 36 38 40 42 45 48 50 52 55 58 60 62 65	32 35 36 38 40 42 45 48 50 52 55 58 60 62 65	35 36 38 40 42 45 48 50 52 55 58 60 62 65	36 38 40 42 45 48 50 52 55 58 60 62 65	38 40 42 45 48 50 52 55 58 60 62 65	40 42 45 48 50 52 55 58 60 62 65	42 45 48 50 52 55 58 60 62 65	45 48 50 52 55 58 60 62 65	48 50 52 55 58 60 62 65	50 52 55 58 60 62 65	52 55 58 60 62 65	55 58 60 62 65
		d	58	60	62	65
		e	58 60 62 65	60 62 65	62 65	65

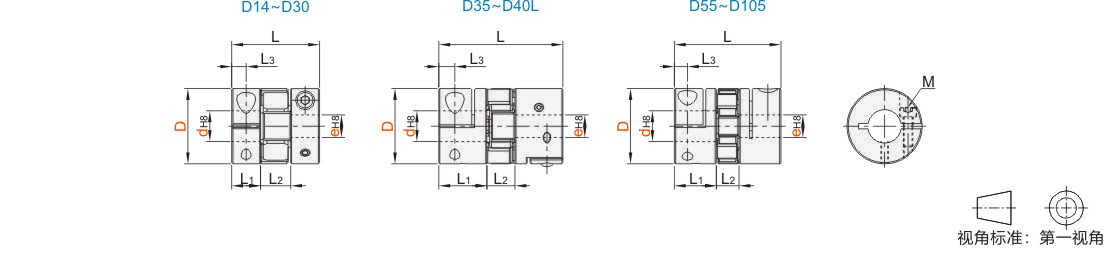

型号		L	L1	L2	L3	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/mn)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差			重量 (g)
代码	D	L	L1	L2	L3	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/mn)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	径向(mm)	角向(°)	轴向(mm)	重量 (g)
JT-VNVFDU	14	22	6.5	9	3	M2.5	1	1.5	3	19000	1.5×10^⁻7	45	0.02	1	±0.6	10
	20	30	10	10	3.5	M3	1.5	2.8	5.6	17000	1.0×JT-SLOFODS-6	45				20
	25	30	10		5		1.5	6	12	16000	5.0×JT-SLOFODS-6	63				32
	25L	34	12				1.7	6	12	16000	5.2×JT-SLOFODS-6	63				39
	30	35	11.5	12		M4	3.5	6.5	13	12000	6.0×JT-SLOFODS-6	72				46
	35	50	19	12		M4	3.5	15	30	10000	8.0×JT-SLOFODS-6	200				62
	40	55	19.5	14	9	M6	14	32	64		4.0×10^-5	500			±0.8	115
	40L	66	26	14	9	M6	14	32	64		4.2×10^-5	500				140
	55	78	31	16	13	M8	30	46	92	8000	1.5×10^-3	1500				340
	65	90	36.5	17	13	M8	30	110	220	6000	2.5×10^-3	2800				500
	80	114	47	20	15	M10	40	135	270	4600	2.8×10^-3	3500			±1.0	1000
	95	126	52	22	20	M12	75	260	520	3800	3.0×10^-3	4600				1530
	105	140	58.5	23	20	M12	75	430	860	3400	3.5×10^-3	5800				2100

惯性力矩和重量按最大孔径计算。

温度系数表

环境温度(t)		-30	-20≤t≤30	≤40	≤50	≤60	≤70	≤80	≤90
梅花型联轴器中间体材质(Kt)	聚氨酯	1	1	1.2	1.3	1.4	1.55	1.8	2.2

温度系数只用于梅花式联轴器选择，其他型号都为默认。

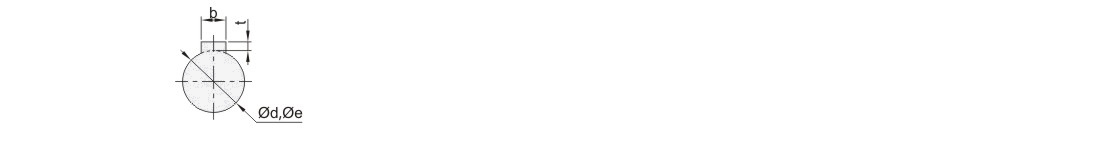

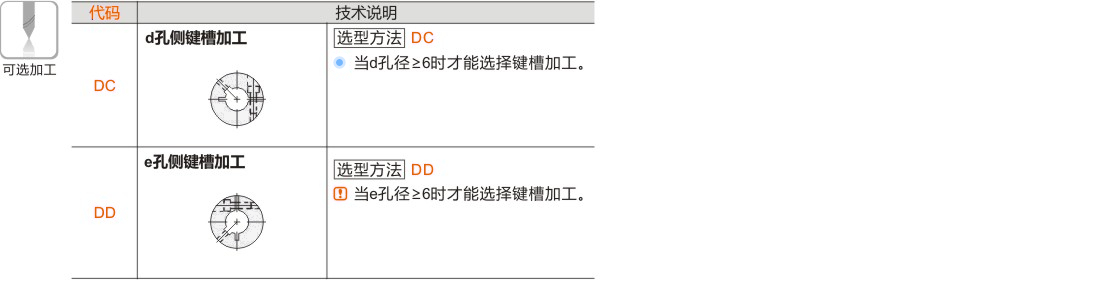

键槽尺寸表

轴径尺寸	键槽尺寸
Ød,Øe (mm)	宽度b(mm)		深度t(mm)
Ød,Øe (mm)	标准尺寸	公差	标准尺寸	公差
Ø6~Ø7.99	2	±0.0125	1	+0.1 0
Ø8~Ø10	3	±0.0125	1.4
Ø10.01~Ø12	4	±0.015	1.8
Ø12.01~Ø17	5		2.3
Ø17.01~Ø22	6		2.8
Ø22.01~Ø30	8	±0.018	3.3
Ø30.01~Ø38	10	±0.018		+0.2 0
Ø38.01~Ø44	12	±0.0215
Ø44.01~Ø50	14		3.8
Ø50.01~Ø58	16		4.3
Ø58.01~Ø65	18		4.4
