直纹圆形把手

图片仅供参考

直纹圆形把手

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

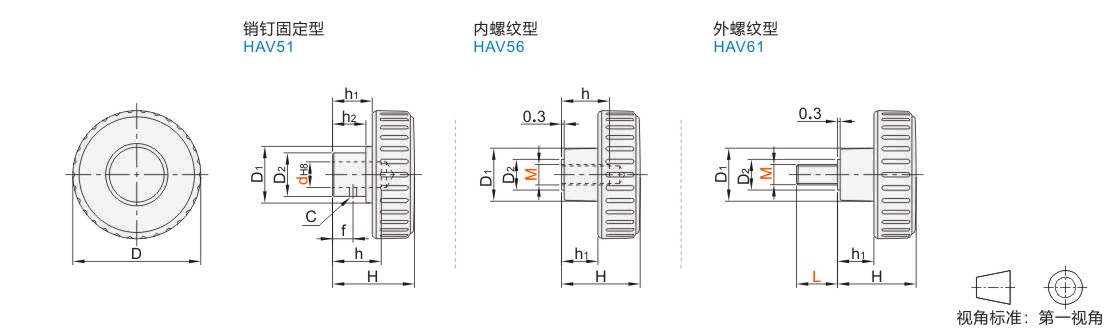

代码	握柄部 / 材质	螺纹部 / 材质	螺纹部 / 表面处理	类型
JT-QBKOD	PA6 (黑色亚光)	Q235	发黑	大口径直纹把手 ● 销钉固定型
JT-QBKOX	PA6 (黑色亚光)	黄铜	—	大口径直纹把手 ● 内螺纹型
JT-QBKXD	PA6 (黑色亚光)	Q235	镀锌	大口径直纹把手 ● 外螺纹型

选型参数

JT-QBKOD

型号		D	D1	D2	H	h	h1	h2	C	f	参考重量 (kg/pcs)
代码	d	D	D1	D2	H	h	h1	h2	C	f	参考重量 (kg/pcs)
JT-QBKOD	8	40	19	14	25	15	11	9	2.8	7	0.03
	10	50	22	17	32	19	15.5	13	2.8	8	0.05
	12	63	26	21	40	23	20	17	3.8	10	0.09

JT-QBKOX

型号		D	D1	D2	H	h	h1	参考重量 (kg/pcs)
代码	M	D	D1	D2	H	h	h1	参考重量 (kg/pcs)
JT-QBKOX	5	32	15	9	22	10	10	0.02
	6	40	17	10	25	15	11	0.02
	8	50	20	12	30	18	13.5	0.03
	10	63	23	16	35	20	15	0.06

JT-QBKXD

型号		L	D	D1	D2	H	h1	参考重量 (kg/pcs)
代码	M	L	D	D1	D2	H	h1	参考重量 (kg/pcs)
JT-QBKXD	5	10 16 20	32	15	9	22	10	0.02
	6	10 16 20 25	40	17	10	25	11	0.02
	8	16 20 25	50	20	12	32	13.5	0.03
	10	30 40 50	63	23	16	35	15	0.06
