快速排气阀（快插型，外螺纹）

图片仅供参考

快速排气阀（快插型，外螺纹）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	类型
JT-LTWZDD	铝合金	标准型 ● 带快装配接头

选型参数

选型表

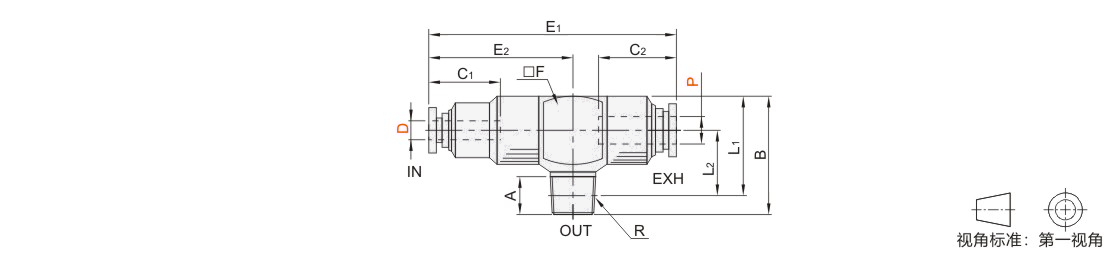

型号		P	公称型号	R	A	B	L1	L2	C1	C2	E1	E2	F	有效断面积（mm²)		重量 (g)
代码	D	P	公称型号	R	A	B	L1	L2	C1	C2	E1	E2	F	IN→OUT	OUT→EX	重量 (g)
JT-LTWZDD	4	8	1	R1/8	8	25.5	21.5	14	10.9	18.2	46.5	23.8	15	4	9	19
	6	10	1	R1/8	8	29	25	16	11.7	20.7	54.4	28.1	18	9	16	27
	6		2	R1/4	11	29			11.7		54.4	28.1		9		29
	8		1	R1/8	8	31			18.2		59.7	33.4		12		31
	8		2	R1/4	11	31			18.2		59.7	33.4		12		33
	10	12	2	R1/4	11	40.5	34.5	22	20.7	22.3	74.6	42.8	25	24	34	69
			3	R3/8	12	40.5	34.2	21.7						25	35	72
			4	R1/2	15	42.5	34.3	21.8						27	37	77
