规格 *

蝶形铰链平型锥孔型

图片仅供参考

蝶形铰链平型锥孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	性价比	材质	表面处理	类型
JT-QAPSX	经济型	ZDC	电泳(黑色)	锥孔型
JT-QAPSL	经济型	ZDC	喷漆(银色)	锥孔型
JT-QAPFL	经济型	ZDC	镀铬	锥孔型
JT-QAPFG	经济型	ZDC	喷塑(黑淡光)	锥孔型
JT-VQAPOS	经济型	ZDC	喷漆(亚光黑)	锥孔型

选型参数

选型表

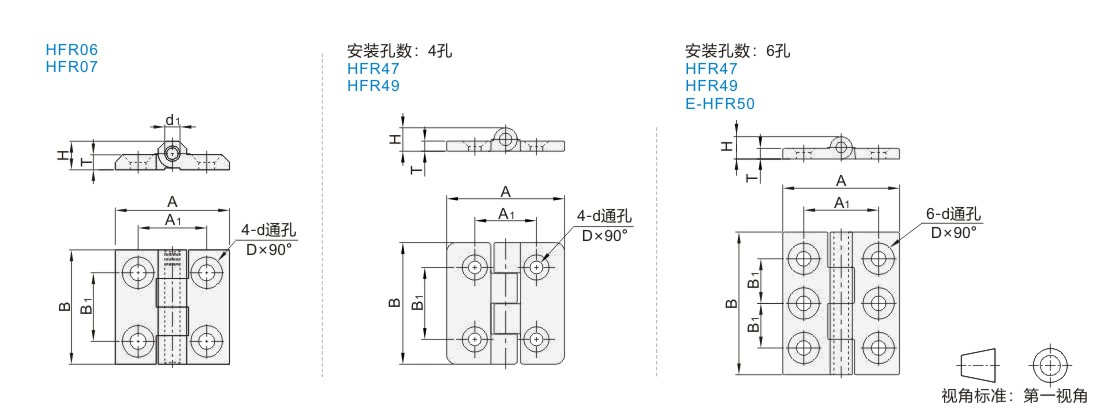

型号							A				B				A1				B1				H			T					D				d			d1				负载 (kg)				参考重量 (kg/pcs)
代码					规格		A				B				A1				B1				H			T					D				d			d1				负载 (kg)				参考重量 (kg/pcs)
JT-QAPSX JT-QAPSL					40		40				40				25				25				9			5					10.2				5.3			4				18				0.06
					50		50				50				30				30				11.5			6					12.4				6.3			6				18				0.09
					60		60				60				36				36				15			8					16.5				8.4			8				25				0.16
JT-QAPSL					40A		50				40				32				20				11			5.5					9				5.3			—				15				0.06
JT-QAPSL					50A		62				50				40				30				12			6.5					13				6.5			—				15				0.08

容许负载为使用2个时的数值。

型号		安装孔数	A	B	A1	B1	H	T	D	d	负载 (kg)	参考重量 (kg/pcs)
代码	规格	安装孔数	A	B	A1	B1	H	T	D	d	负载 (kg)	参考重量 (kg/pcs)
JT-QAPFL	59	4孔	57	59	30	35	11.3	5	12.2	6.1	20	0.12
JT-QAPFG	54	4孔	40	54	26	38	11.5	7	11	6.5	23	0.06
JT-QAPFL JT-QAPFG	80	6孔	65.5	80	42	25	12.5	6	17.5	8.1	50	0.19
JT-QAPFL JT-QAPFG	80	6孔	65.5	80	42	25	12.5	6	17.5	8.1	50	0.19	JT-VQAPOS	65	6孔	56	65	38	20	12	5.5	15	7	30	0.13

容许负载为使用2个时的数值。
