美式中型活动脚轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	支架 / 类型	支架 / 材质	支架 / 表面处理	支架 / 刹车类型	轴承 / 回转部	轴承 / 轮部	轮部 / 代号	轮部 / 材质	轮部 / 颜色
JT-MNISD	平底活动型	Q235A	电泳 (黑漆)	—	有	双滚珠	P	聚丙烯	灰色
JT-MNISD	平底活动型	Q235A	电泳 (黑漆)	—	有	双滚珠	U	聚氨酯	橙色
JT-MNISD	平底活动型	Q235A	电泳 (黑漆)	—	有	双滚珠	N	尼龙	本色
JT-MNIDD	平底活动型	Q235A	电泳 (黑漆)	五金边刹	有	双滚珠	P	聚丙烯	灰色
JT-MNIDD	平底活动型	Q235A	电泳 (黑漆)	五金边刹	有	双滚珠	U	聚氨酯	橙色
JT-MNIDD	平底活动型	Q235A	电泳 (黑漆)	五金边刹	有	双滚珠	N	尼龙	本色
JT-MNIUD	平底活动型	Q235A	电泳 (黑漆)	五金双刹	有	双滚珠	P	聚丙烯	灰色
JT-MNIUD	平底活动型	Q235A	电泳 (黑漆)	五金双刹	有	双滚珠	U	聚氨酯	橙色
JT-MNIUD	平底活动型	Q235A	电泳 (黑漆)	五金双刹	有	双滚珠	N	尼龙	本色

特点
● 方钢碗双轨道圆弧形的设计，确保载重和灵活度。
● 轮面具有抗冲击、耐磨等功能。
● 具有更好的回弹力，使用起来比其它材料更加省力。
● 适合在比较平滑的地面上使用。
● 广泛应用于各个行业。

受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

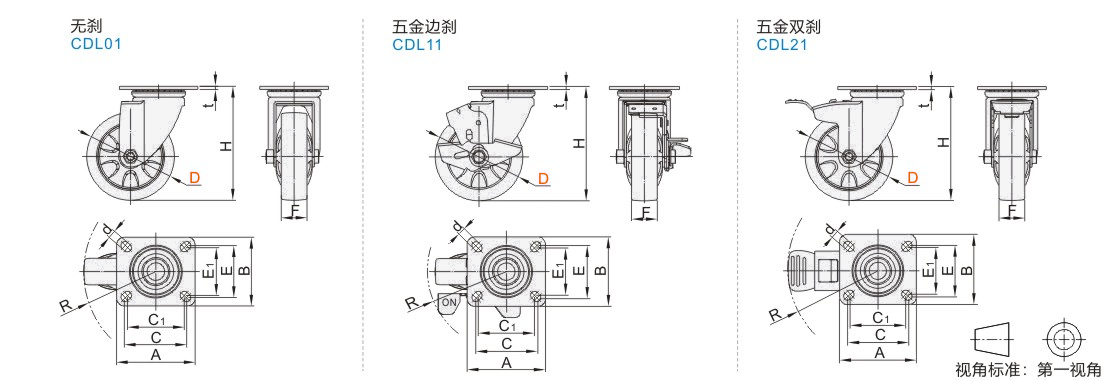

选型参数

选型表

型号		轮部代号	H	t	F	A	B	C	E	C1	E1	d	R			容许载荷(kg)			参考重量(kg)
代码	D	轮部代号	H	t	F	A	B	C	E	C1	E1	d	JT-MNISD	JT-MNIDD	JT-MNIUD	P	U	N	P	U	N
无刹 JT-MNISD 五金边刹 JT-MNIDD 五金双刹 JT-MNIUD	(75)	P U N	111	4	38	101	82	80	60	73	53	11	76	—	107	170	150	180	1.0	1.02	1.04
	100		136	4	38	101	82	80	60	73	53		87	92	112	210	180	215	1.17	1.21	1.18
	125		163	4.5	38	113	99	88	75	81	68		104	114	132	280	220	300	1.54	1.61	1.61
	150		190	4.5	38	113	99	88	75	81	68		116	116	136	310	250	330	1.75	1.79	1.83

带( ) D75不适用JT-MNIDD(五金边刹)。
