螺旋弹簧联轴器螺钉固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	主体材质	附件	类型
JT-NAXSD	锌合金	内六角紧定螺钉	螺钉固定型

特点
柔性极高的微型精密联轴器；
采用一体化结构，无间隙传动；
弹性体部分采用绕行不锈钢；
轴孔全部采用顶丝紧固；
承受温度：-40C~120℃；
适用场合：编码器、微型电机、微型传动轴、微型传感器、轴偏差较大的微型精密场合。

选型参数

选型表

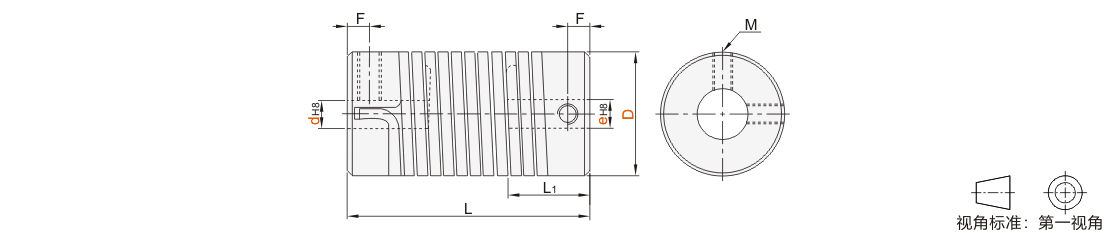

尺寸性能表

型号		L	L1	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	容许安装偏差			重量 (g)
代码	D	L	L1	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	径向(mm)	角向(°)	轴向(mm)	重量 (g)
JT-NAXSD	16	25	11.45	4	M4	0.7	0.5	3000	1.02×10⁻⁶	1	8	±1	30
	16L	35	12.5	4	M4	1.7	0.5		1.02×10⁻⁶	1			70
	26	50	17	5	M5	4	1.5		1.15×10⁻⁵	3			130

惯性力矩和重量按最大孔径计算。

暂未上传文档资料

螺旋弹簧联轴器 螺钉固定型
