全铜快插弯接头

图片仅供参考

全铜快插弯接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

弯接头

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	表面处理	类型
JT-TWCFQ	黄铜	黄铜	NBR	镀镍	外螺纹 ● 弯接头

选型参数

选型表

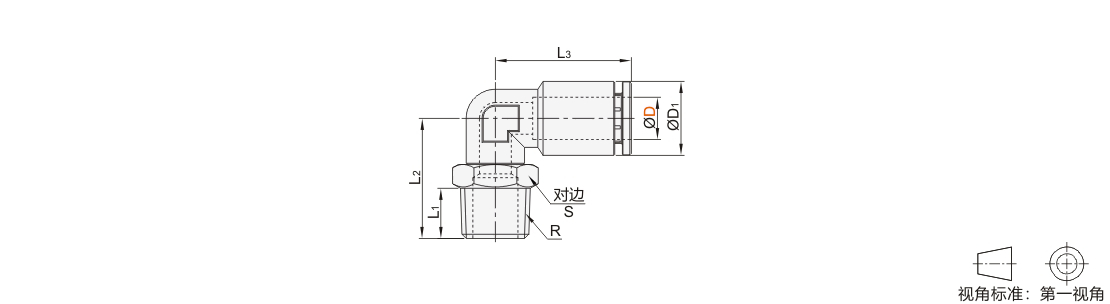

型号		公称型号	R	L1	L2	L3	D1	S
代码	D	公称型号	R	L1	L2	L3	D1	S
JT-TWCFQ	4	M5	M5	3.5	16	17.5	8.8	10
		1	R1/8	7.5	19.5			10
		2	R1/4	9.5	21.5			14
	6	M5	M5	3.5	16	23.5	12	10
		1	R1/8	7.5	19.5			10
		2	R1/4	9.5	21.5			14
	8	1	R1/8	7.5	21	25.5	14	12
		2	R1/4	9.5	23			14
		3	R3/8	10.5	24.5			17
	10	2	R1/4	9.5	24.5	29	16	14
		3	R3/8	10.5	26			17
		4	R1/2	13.5	29			21
	12	2	R1/4	9.5	26	31	18	17
		3	R3/8	10.5	27			17
		4	R1/2	13.5	30			21
