内六角圆柱头螺钉

图片仅供参考

内六角圆柱头螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	适用标准	类型
JT-YBVSD	粗牙	TC4(钛合金)	DIN 912-1983	内六角圆柱头螺钉 ● 全牙
JT-YBVDD	粗牙	6061(铝合金)	DIN 912-1983	内六角圆柱头螺钉 ● 全牙
JT-YBVUD	粗牙	ZrO2(陶瓷)	DIN 912-1983	内六角圆柱头螺钉 ● 全牙
JT-YBVQD	粗牙	D2-80(双相不锈钢)	DIN 912-1983	内六角圆柱头螺钉 ● 全牙
JT-YBVFD	粗牙	HastelloyC-276(哈氏合金)	DIN 912-1983	内六角圆柱头螺钉 ● 全牙
JT-YBVSO	粗牙	SUS310S	DIN 912-1983	内六角圆柱头螺钉 ● 全牙

选型参数

TC4(钛合金)

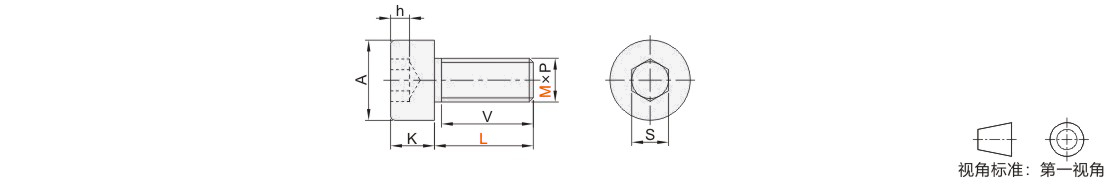

型号		L	V	P 螺距	A		K		S		h (min)
代码	M	L	V	P 螺距	(max)	(min)	(max)	(min)	(max)	(min)	h (min)
JT-YBVSD	3	6 8 12	全牙	0.5	5.5	5.32	3	2.86	2.58	2.52	1.3
	4	6 8 10 12		0.7	7	6.78	4	3.82	3.08	3.02	2
	5	10 12 16 20 25		0.8	8.5	8.28	5	4.82	4.095	4.02	2.5
	6	10 12 15 16 20 25		1	10	9.78	6	5.7	5.14	5.02	3
	8	20 25 30		1.25	13	12.73	8	7.64	6.14	6.02	4

圆柱头无滚花。

6061(铝合金)

型号		L	V	P 螺距	A		K		S		h (min)
代码	M	L	V	P 螺距	(max)	(min)	(max)	(min)	(max)	(min)	h (min)
JT-YBVDD	2	5 6 8 10	全牙	0.4	3.98	3.62	2	1.86	1.56	1.52	1
	2.5	5 6 8 10 12		0.45	4.68	4.32	2.5	2.36	2.06	2.02	1.1
	3	6 8 10 12 16		0.5	5.68	5.32	3	2.86	2.58	2.52	1.3
	4	6 8 10 12 16 20 25 30		0.7	7.22	6.78	4	3.82	3.08	3.02	2
	5	8 10 12 16 20 25 30 35 40		0.8	8.72	8.28	5	4.82	4.095	4.02	2.5
	6	8 10 12 16 20 25 30 35 40 45 50 55 60		1	10.22	9.78	6	5.7	5.14	5.02	3
	8	12 16 20 25 30 35 40 45 50 55 60		1.25	13.27	12.73	8	7.64	6.14	6.02	4
	10	20 25 30 35 40 45 50 55 60 65 70 75		1.5	16.27	15.73	10	9.64	8.175	8.025	5

ZrO2(陶瓷)

型号		L	V	P 螺距	A		K		S		h (min)
代码	M	L	V	P 螺距	(max)	(min)	(max)	(min)	(max)	(min)	h (min)
JT-YBVUD	3	10 25	全牙	0.5	5.5	5.32	3	2.86	2.58	2.52	1.3
	4	10 15		0.7	7	6.78	4	3.82	3.08	3.02	2
	5	10 20		0.8	8.5	8.28	5	4.82	4.095	4.02	2.5
	6	10 20 25 30		1	10	9.78	6	5.7	5.14	5.02	3
	8	10 20 25 30		1.25	13	12.73	8	7.64	6.14	6.02	4

圆柱头无滚花。

D2-80(双相不锈钢)

型号		L	V	P 螺距	A		K		S		h (min)
代码	M	L	V	P 螺距	(max)	(min)	(max)	(min)	(max)	(min)	h (min)
JT-YBVQD	6	10 12 16 20 25 30 35 40	全牙	1	10.22	9.78	6	5.7	5.14	5.02	3
	8	12 16 20 25 30 35 40 45 50		1.25	13.27	12.73	8	7.64	6.14	6.02	4
	10	20 25 30 35 40 45 50 60		1.5	16.27	15.73	10	9.64	8.175	8.025	5
	12	40		1.75	18.27	17.73	12	11.57	10.175	10.025	6

HastelloyC-276(哈氏合金)

型号		L	V	P 螺距	A		K		S		h (min)
代码	M	L	V	P 螺距	(max)	(min)	(max)	(min)	(max)	(min)	h (min)
JT-YBVFD	6	10 25 30 35 40	全牙	1	10	9.78	6	5.7	5.14	5.02	3
JT-YBVFD	8	20 30 40 50	全牙	1.25	13	12.73	8	7.64	6.14	6.02	4

圆柱头无滚花。

SUS310S

型号		L	V	P	A		K		S		h
代码	M	L	V	螺距	(max)	(min)	(max)	(min)	(max)	(min)	(min)
JT-YBVSO	4	8 10 12 16 20	全牙	0.7	7.22	6.78	4	3.82	3.08	3.02	2
	5	10 12 16 20 25 30 35 40 50		0.8	8.72	8.28	5	4.82	4.1	4.02	2.5
	6	10 12 16 20 25 30 35 40 45 50 55 60 65		1	10.22	9.78	6	5.7	5.14	5.02	3
	8	16 20 25 30 35 40 45 50 55 60		1.25	13.27	12.73	8	7.64	6.14	6.02	4
	10	20 25 30 35 40 45 50 60		1.5	16.27	15.73	10	9.64	8.18	8.025	5
	12	20 30 35 40 45 50		1.75	18.27	17.73	12	11.57	10.2	10.025	6
