精密级直导柱

图片仅供参考

精密级直导柱

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

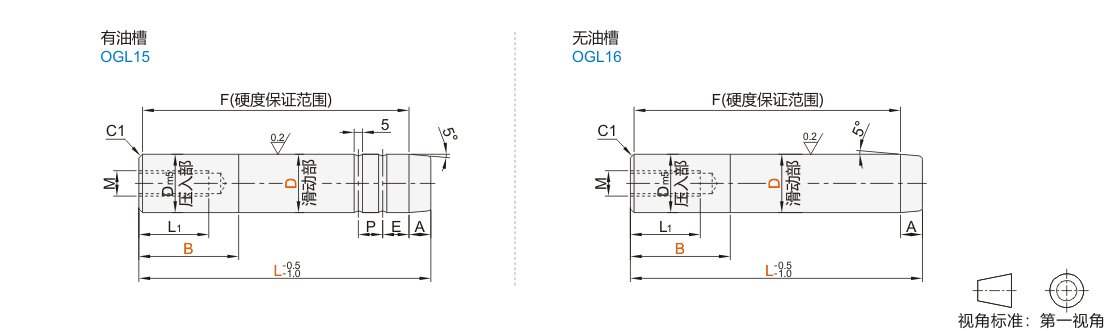

代码	油槽	材质	硬度	类型
JT-JSIDO	有	SUJ2	58HRC~ (高频淬火)	直杆型 ● 长度固定型
JT-JSIDX	无	SUJ2	58HRC~ (高频淬火)	直杆型 ● 长度指定型

无油槽导柱与带油槽导套(OGL41/43/51/53)搭配使用。

带油槽导柱与无油槽导套(OGL42/44/52/54)搭配使用。

F为高频淬火硬度保证范围，F=L-T-A-C1，淬火深度参考值：1.5~2.0mm。

前端面和导入部可能会无回火色(热处理颜色)。

单端面或双端面加工时可能会有中心孔。

精密级导柱与精密级导套之间配合间隙较小，请在模具温度80℃以下使用。

选型参数

有油槽

型号		L	B 最小单位1	D 滑动部		Dm5 压入部		M	L1	A	E	P	油槽数
代码	D	L	B 最小单位1	D 滑动部		Dm5 压入部		M	L1	A	E	P	油槽数
JT-JSIDO	35	100	0 ~60	35	-0.030 -0.035	35	+0.020 +0.009	M16	32	8	14	12	2
		110 120 130	0 ~60								15	13
		140 150 160	0 ~80								15	13
		170 180 190 200	0 ~80								16	14
	40	130 140	0 ~60	40	-0.030 -0.040	40					26	24
		150 160 170 180 190	0 ~80								28	26
		200 210 220									30	28
	50	150		50		50					28	26
		160 170									30	28
		180 190	0 ~ 100								30	28
		200 210 220 230 240									32	30
		250 260									34	32
	60	200 210 220 230 240	0 ~ 120	60	-0.030 -0.050	60	+0.024 +0.011	M20	40		30	28
	60	250 260 270 280	0 ~ 120	60	-0.030 -0.050	60	+0.024 +0.011	M20	40		32	30

无需压入部时，请指定B=0。

无油槽

型号		L 最小单位5	B 最小单位1	D 滑动部		Dm5 压入部		M	L1	A
代码	D	L 最小单位5	B 最小单位1	D 滑动部		Dm5 压入部		M	L1	A
JT-JSIDX	8	40 ~70	0 ~40	8	-0.015 -0.020	8	+0.012 +0.006	M5	10	3
	10	40 ~70	0 ~40	10	-0.015 -0.020	10	+0.012 +0.006			4
	12	40 ~ 160	0 ~ 100	12	-0.020 -0.025	12	+0.015 +0.007			5
	13	40 ~200		13		13		M6	12
	16	40 ~200		16		16		M6	12
	20	40 ~220		20	-0.025 -0.030	20	+0.017 +0.008	M8	16
	25	50 ~260		25		25		M12	24
	28	60 ~260		28		28
	30	70 ~260		30		30
	32	70 ~260	0 ~ 120	32	-0.030 -0.035	32	+0.020 +0.009			8
	35	100 ~300	0 ~ 120	35	-0.030 -0.035	35		M16	32
	40	100 ~300	0 ~ 140	40	-0.030 -0.040	40
	50	100 ~400	0 ~200	50	-0.030 -0.040	50
	60	150 ~500	0 ~200	60	-0.030 -0.050	60	+0.024 +0.011	M20	40

无需压入部时，请指定B=0。请按B≤L-A指定压入部长度。
