平皮带惰轮直柱型

图片仅供参考

平皮带惰轮直柱型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-RVOXDX	铝合金	喷细砂本色阳极氧化	直柱型 ● 无法兰型
JT-RVOXDL	蓝色POM	—	直柱型 ● 无法兰型
JT-RVOXUD	铝合金	喷细砂本色阳极氧化	直柱型 ● 带法兰型

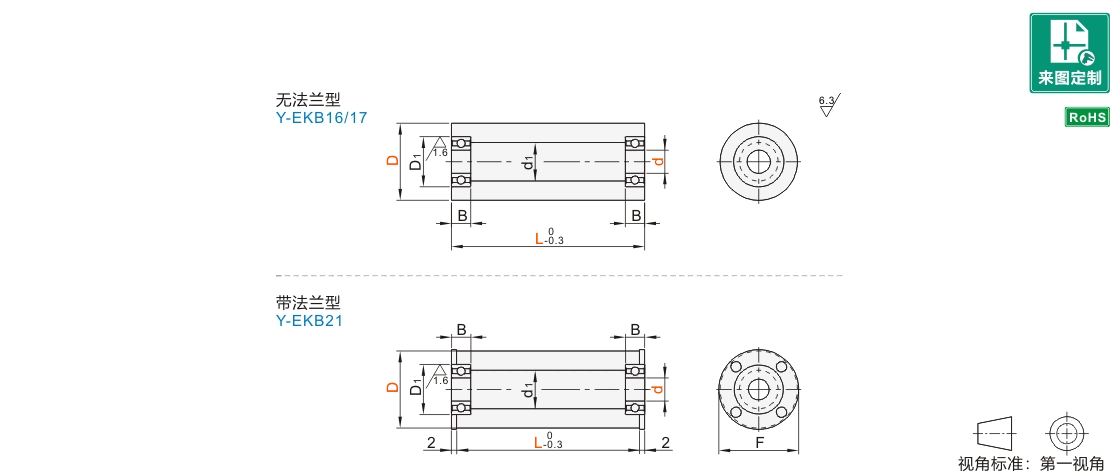

3D模型仅供参考，具体尺寸请以参数表为准，注意选型。

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

轴承采用压入式。 JT-RVOXUD总长为L+4。

选型参数

无法兰型

型号		d	最小单位1	d1	轴承尺寸
代码	D	d	L	d1	型号	D1	B
JT-RVOXDX JT-RVOXDL	15	5	25~100	7	675ZZ	8	2.5
	15	6		9	676ZZ	10	3
	20	6		10	686ZZ	13	5
	20	8			678ZZ	12	3.5
	25	6			696ZZ	15	5
	25	8			688ZZ	16	5
	30	8		15	698ZZ	19	6
		10			6900ZZ	22
		12			6901ZZ	24
	35	10		17	6900ZZ	22	6
		12			6901ZZ	24	6
		15			6902ZZ	28	7
	40	8		17	628ZZ	24	8
		10			6000ZZ	26	8
		12			6901ZZ	24	6
		15			6902ZZ	28	7
		20		22	6804ZZ	32	7
	50	10		17	6200ZZ	30	9
		12		22	6001ZZ	28	8
		15		17	6902ZZ	28	7
		20		27	6904ZZ	37	9
		25		27	6905ZZ	42	9
	60	12		22	6201ZZ	32	10
		15			6002ZZ	32	9
		20			6904ZZ	37	9
		25		32	6905ZZ	42
		30		32	6906ZZ	47
	80	25		41	6205ZZ	52	15
		30			6006ZZ	55	13
		35			6907ZZ	55	10

带法兰型

型号		d	最小单位1	d1	轴承尺寸			F
代码	D	d	L	d1	型号	D1	B	F
JT-RVOXUD	25	6	25~100	10	696ZZ	15	5	26
	30	8		15	698ZZ	19	6	31
	35	10		17	6900ZZ	22	6	36
	35	12		17	6901ZZ	24	6	36
	40	8		17	628ZZ	24	8	41
		10			6000ZZ	26	8
		12			6901ZZ	24	6
		15			6902ZZ	28	7
	50	10		17	6200ZZ	30	9	51
		12		22	6001ZZ	28	8
		15		17	6902ZZ	28	7
		20		27	6904ZZ	37	9
	60	12		22	6201ZZ	32	10	61
		15			6002ZZ	32	9
		20			6904ZZ	37	9
		25		32	6905ZZ	42
		30		32	6906ZZ	47
	80	25		41	6205ZZ	52	15	81
		30			6006ZZ	55	13
		35			6907ZZ	55	10
