模数 *

齿条总长L(mm) *

斜齿条研磨型可拼接

图片仅供参考

斜齿条研磨型可拼接

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	齿面硬度	右旋角	精度等级	类型
JT-RMSIOD	S45C	发黑	45~55HRC	19°31′42″	JIS B 1702-1 9级	精铣型
JT-RMSIOX	S45C	一	45~55HRC	19°31′42″	JIS B 1702-1 6级	研磨型

选型参数

选型表

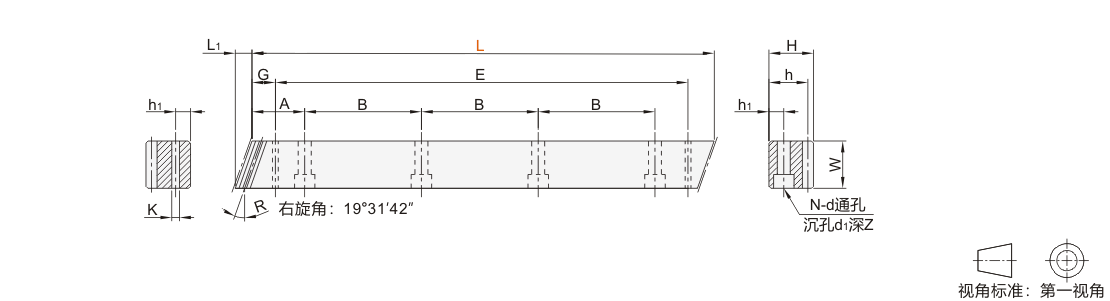

型号		L	L1	齿数	W	H	h	A	B	孔数 N	h1	d	d1	Z	G	E	K
代码	模数	L	L1	齿数	W	H	h	A	B	孔数 N	h1	d	d1	Z	G	E	K
JT-RMSIOD JT-RMSIOX	1.5	500	6	100	17	17	15.5	62.5	125	4	7	6	9.5	7	31.7	436.6	5.7
	1.5	1000	6	200	17	17	15.5			8	7	6	9.5			936.6
	2.0	500	8.5	75	24	24	22			4	8	7	11			436.6
	2.0	1000	8.5	150	24	24	22			8	8	7	11			936.6
	3.0	500	10.3	50	29	29	26			4	9	10	15	9	35	430	7.7
	3.0	1000	10.3	100	29	29	26			8	9				35	930
	4.0	506.67	13.8	38	39	39	35			4	12				33.3	433
	4.0	1000	13.8	75	39	39	35			8	12				33.3	933.4
