全不锈钢快拧直通接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	类型
JT-TVCMD	SUS316	内螺纹 ● 直接头
JT-TVCMF	SUS304	内螺纹 ● 直接头

选型参数

选型表

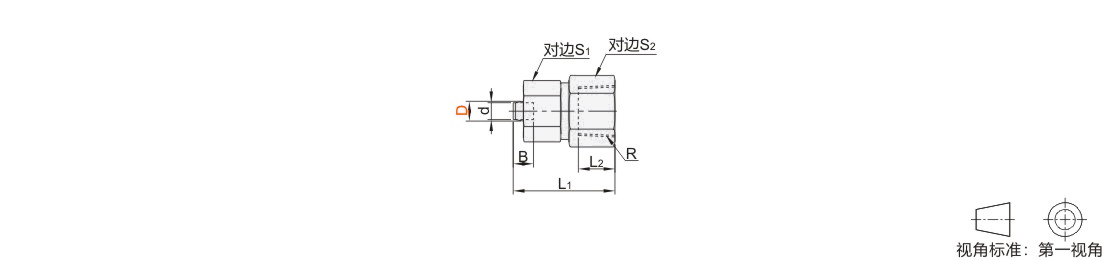

型号		公称型号	d 适用软管内径	R	L1	L2	S1	S2	B
代码	D管外径	公称型号	d 适用软管内径	R	L1	L2	S1	S2	B
(SUS316) JT-TVCMD (SUS304) JT-TVCMF	4	M5	2.5	M5	14.5	5	8	8	4
	4	1	2.5	Rc1/8	17.5	8	8	12	4
	6	M5	4	M5	18.5	5	12		6
		1		Rc1/8	21.5	8
		2		Rc1/4	23.5	10		17
		3		Rc3/8	24.5	11		19
	8	1	6	Rc1/8	22	8	14	14	6.5
		2		Rc1/4	24	10		17
		3		Rc3/8	25	11		19
		4		Rc1/2	27	13		24
	10	1	8	Rc1/8	24	8	17	17	7.5
		2		Rc1/4	26	10		17
		3		Rc3/8	27	11		19
		4		Rc1/2	29	13		24
	12	2	10	Rc1/4	28	10	19	19	10
		3		Rc3/8	29	11		19
		4		Rc1/2	31	13		24
	16	3	13	Rc3/8	34	11	22	22	12
	16	4	13	Rc1/2	36	13	22	24	12
