定位销锥角型内外螺纹型无肩型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

特点：
高硬度不锈钢中含有Mn，具有溶于酸的性质；
高硬度不锈钢具有弱磁性。
高硬度不锈钢产品颈部无退刀槽，保证更好强度。

B+E>20时，P尺寸公差	0 +0.02

P₁=P-E*tan15*2 P-E*tan15*2≥0.73（前端直径最小Ø0.73以上）。
工艺孔加工条件：D·P·L·B≥4且P₁>3。（工艺孔详细尺寸见产品简介）

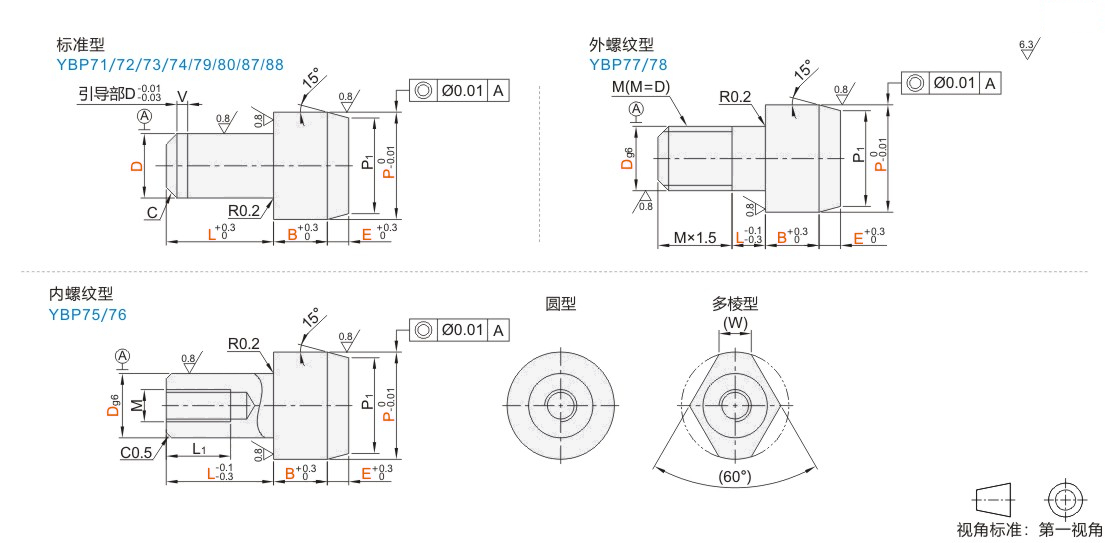

选型参数

标准型

型号		D公差				P (最小单位0.01)	L(最小单位1)		B (最小单位0.1)	E (最小单位0.1)	C	V	(W)
代码	D	m6	p6	g6	h7	P (最小单位0.01)	圆型	多棱型	B (最小单位0.1)	E (最小单位0.1)	C	V	(W)
圆型多棱型 Dm6 Dm6 JT-RXFLD JT-RXFLU Dp6 Dp6 JT-RXFLU JT-RXFLF Dg6 Dg6 JT-RXFLG JT-RXFML Dh7 Dh7 JT-RXFMS JT-RXFMM	2	+0.008 +0.002	+0.012 +0.006	-0.008 -0.002	0 -0.01	2.50～8.00	3～16	4～16	1.0～20.0	0.5～10.0	0.5	0	1.2
	3	+0.008 +0.002	+0.012 +0.006	-0.008 -0.002	0 -0.01	3.50～8.00			1.0～20.0		0.5	1	1.5
	4	+0.012 +0.004	+0.020 +0.012	-0.012 -0.004	0 -0.012	4.50～8.00			1.0～30.0		1		1.8
	5					5.50～8.00							2.2
	6					6.50～10.00							3
	7	+0.015 +0.006	+0.024 +0.015	-0.005 -0.014	0 -0.015	7.50～13.00							3
	8					8.50～10.00	4～16	5～16			1.5		3.5
	9					9.50～15.00	4～16	5～16			1.5		3.5

L尺寸=3时，C=0.5，V=1。

内螺纹型

型号			P (最小单位0.01)	L(最小单位1)		B (最小单位0.1)	E (最小单位0.1)	(W)	M	L1
代码	Dg6		P (最小单位0.01)	圆型	多棱型	B (最小单位0.1)	E (最小单位0.1)	(W)	M	L1
圆型多棱型 JT-RXFLO JT-RXFLX	6	-0.004 -0.012	6.50～10.00	6～16	9～16	1.0～15.0	0.5～10.0	3	M3	5
圆型多棱型 JT-RXFLO JT-RXFLX	8	-0.005 -0.014	8.50～10.00	8～16	12～16	1.0～15.0	0.5～10.0	3.5	M4	6

外螺纹型

型号			P (最小单位0.01)	L (最小单位1)	B (最小单位0.1)	E (最小单位0.1)	(W)	M
代码	Dg6		P (最小单位0.01)	L (最小单位1)	B (最小单位0.1)	E (最小单位0.1)	(W)	M
圆型多棱型 JT-RXFLL JT-RXFLM	3	-0.002 -0.008	3.50～8.00	3～10	1.0～15.0	0.5～10.0	1.5	M3
	4	-0.004 -0.012	4.50～8.00				1.8	M4
	5		5.50～8.00				2.2	M5
	6		6.50～10.00				3	M6
	8	-0.005 -0.014	8.50～10.00	4～10			3.5	M8

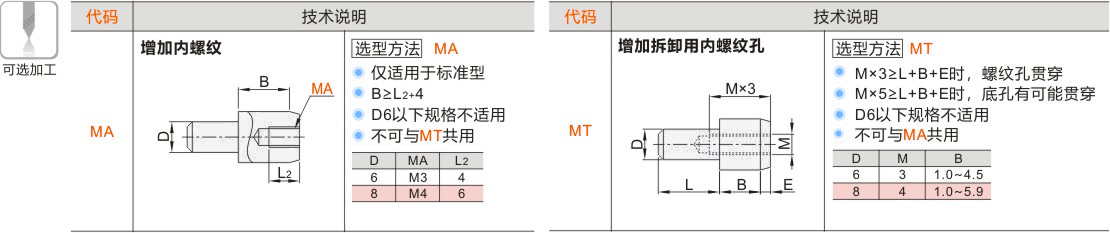

可选加工参数

暂未上传文档资料

定位销 锥角型 内外螺纹型 无肩型
