膜片式联轴器螺钉夹紧型单/双膜片

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 膜片	表面处理	附件	类型
JT-RMBXSD	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 单膜片
JT-RMBXSU	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 双膜片

特点
扭转刚性高，能准确控制轴的旋转，可进行高精度控制。
采用摩擦结接合进行传递，没有间隙，最适合超精密控制。
不锈钢膜片能补偿径向、角向、轴向偏差。
顺时针与逆时针回转特性完全相同。

径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2；
两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理；

选型参数

选型表

型号		d-e
代码	D	d-e
单膜片 JT-RMBXSD 双膜片 JT-RMBXSU	19	d	3	4	5	6	6.35	7	8
	19	e	3 4 5 6 6.35 7 8	4 5 6 6.35 7 8	5 6 6.35 7 8	6 6.35 7 8	6.35 7 8	7 8	8
	26	d	4	5	6	6.35	7	8	9	9.525	10	11
	26	e	4 5 6 6.35 7 8 9 9.525 10 11	5 6 6.35 7 8 9 9.525 10 11	6 6.35 7 8 9 9.525 10 11	6.35 7 8 9 9.525 10 11	7 8 9 9.525 10 11	8 9 9.525 10 11	9 9.525 10 11	9.525 10 11	10 11	11
	29	d	5	6	6.35	8	10	11	12	14
	29	e	5 6 6.35 8 10 11 12 14	6 6.35 8 10 11 12 14	6.35 8 10 11 12 14	8 10 11 12 14	10 11 12 14	11 12 14	12 14	14
	34	d	5	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14	15
	34	e	5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	7 8 9 9.525 10 11 12 12.7 13 14 15	8 9 9.525 10 11 12 12.7 13 14 15	9 9.525 10 11 12 12.7 13 14 15	9.525 10 11 12 12.7 13 14 15	10 11 12 12.7 13 14 15	11 12 12.7 13 14 15	12 12.7 13 14 15	12.7 13 14 15	13 14 15	14 15	15
	39	d	8	9	9.525	10	11	12	12.7	13	14	15	16
	39	e	8 9 9.525 10 11 12 12.7 13 14 15 16	9 9.525 10 11 12 12.7 13 14 15 16	9.525 10 11 12 12.7 13 14 15 16	10 11 12 12.7 13 14 15 16	11 12 12.7 13 14 15 16	12 12.7 13 14 15 16	12.7 13 14 15 16	13 14 15 16	14 15 16	15 16	16
	44	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20
	44	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	10 11 12 12.7 13 14 15 16 17 18 19 20	11 12 12.7 13 14 15 16 17 18 19 20	12 12.7 13 14 15 16 17 18 19 20	12.7 13 14 15 16 17 18 19 20	13 14 15 16 17 18 19 20	14 15 16 17 18 19 20	15 16 17 18 19 20	16 17 18 19 20	17 18 19 20	18 19 20	19 20	20
	56	d	12	12.7	13	14	15	16	17	18	19	20	22	24	25
	56	e	12 12.7 13 14 15 16 17 18 19 20 22 24 25	12.7 13 14 15 16 17 18 19 20 22 24 25	13 14 15 16 17 18 19 20 22 24 25	14 15 16 17 18 19 20 22 24 25	15 16 17 18 19 20 22 24 25	16 17 18 19 20 22 24 25	17 18 19 20 22 24 25	18 19 20 22 24 25	19 20 22 24 25	20 22 24 25	22 24 25	24 25	25
	68	d	14	15	16	17	18	19	20	22	24	25	28	30
	68	e	14 15 16 17 18 19 20 22 24 25 28 30	15 16 17 18 19 20 22 24 25 28 30	16 17 18 19 20 22 24 25 28 30	17 18 19 20 22 24 25 28 30	18 19 20 22 24 25 28 30	19 20 22 24 25 28 30	20 22 24 25 28 30	22 24 25 28 30	24 25 28 30	25 28 30	28 30	30
	82	d	24	25	28	30	32	35
	82	e	24 25 28 30 32 35	25 28 30 32 35	28 30 32 35	30 32 35	32 35	35

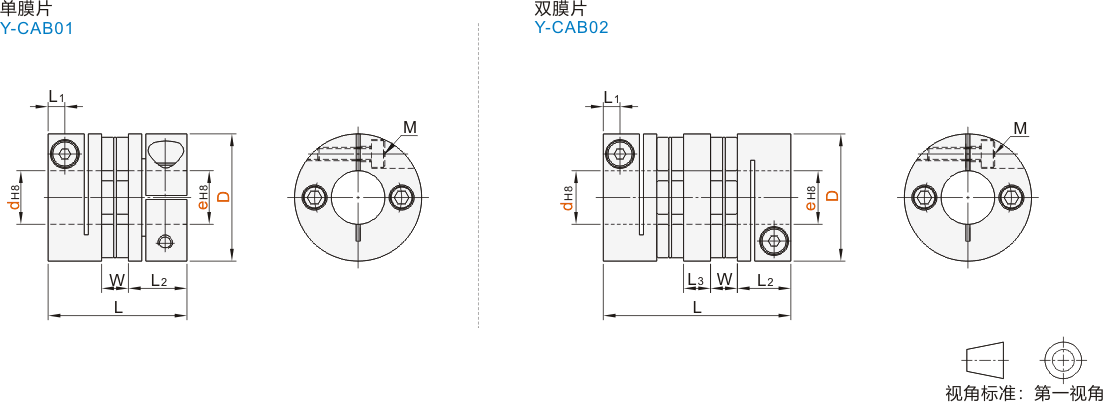

尺寸性能表

型号		L	L1	L2	L3	W	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m² )	静态扭转刚性 (N·m/rad)	容许安装偏差			重量 (g)
代码	D	L	L1	L2	L3	W	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m² )	静态扭转刚性 (N·m/rad)	径向(mm)	角向 (°)	轴向(mm)	重量 (g)
单膜片 JT-RMBXSD	19	19.25	3	9	—	1.25	M2 .5	1	0.8	1.6	10000	0.58×10⁻⁶	580	0.02	1	±0.10	11
	26	23.5	3.3	10.5		2.6			1.5	3		2.26×10⁻⁶	950		1	±0.15	25
	29	26.5	3.5	11.9		2.6			3	6		4.10 ×10⁻⁶	1350		2	±0.30	43
	34	28.5	3.75	12.5		3.5	M3	1.5	4	8		8.02×10⁻⁶	2000		1	±0.20	49
	39	34.35	5	15		4.35	M4	3.4	6	12		1.80×10⁻⁵	4500			±0.25	82
	44	34.6	5	15		4.6	M4	3.4	10	20		2.85×10⁻⁵	5200			±0.30	100
	56	45.25	6.6	20		5.25	M5	7	25	50		8.96×10⁻⁵	11000			±0.40	222
	68	53.8	7.6	24		5.8	M6	14	60	120		2.59×10⁻⁴	19000			±0.45	389
	82	68	9.3	30		8	M8	30	100	200		7.10×10⁻⁴	22000			±0.55	727
双膜片 JT-RMBXSU	19	26.5	3	9	6	1.25	M2.5	1	0.8	1.6		0.78×10⁻⁶	430	0.11	1 (单侧)	±0.20	15
	26	33.5	3.3	10.5	7.5	2.6			1.5	3		3.30×10⁻⁶	700	0.15	1 (单侧)	±0.30	35
	29	35.7	3.5	11.9	6.7	2.6			3	6		5.50×10⁻⁶	1200	0.15	2	±0.30	43
	34	39.5	3.75	12.5	7.5	3.5	M3	1.5	4	8		1.05×10⁻⁵	1700	0.18	1 (单侧)	±0.36	61
	39	47.7	5	15	9	4.35	M4	3.4	6	12		2.57×10⁻⁵	2500	0.22		±0.50	115
	44	48.2	5	15	9	4.6	M4	3.4	10	20		4.25×10⁻⁵	3000	0.24		±0.60	140
	56	62.5	6.6	20	12	5.25	M5	7	25	50		1.33×10⁻⁴	8500	0.28		±0.80	307
	68	73.6	7.6	24	14	5.8	M6	14	60	120		3.67×10⁻⁴	12000	0.32		±0.90	535
	82	98	9.3	30	22	8	M8	30	100	200		1.03×10⁻³	15000	0.52		±1.00	981

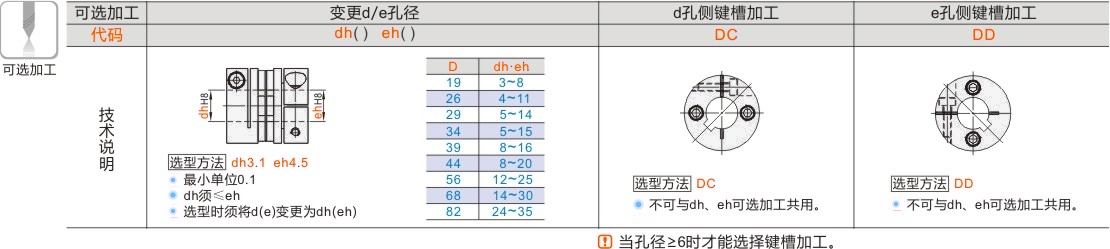

键槽尺寸表

轴径尺寸	键槽尺寸
Ød,Øe (mm)	宽度b(mm)		深度t(mm)
Ød,Øe (mm)	标准尺寸	公差	标准尺寸	公差
Ø6~Ø7.99	2	±0.0125	1	+0.1 0
Ø8～Ø10	3	±0.0125	1.4
Ø10.01～Ø12	4	±0.015	1.8
Ø12.01～Ø17	5		2.3
Ø17.01～Ø22	6		2.8
Ø22.01～Ø30	8	±0.018	3.3
Ø30.01～Ø35	10	±0.018	3.3	+0.2 0

暂未上传文档资料

膜片式联轴器 螺钉夹紧型 单/双膜片
