安装侧端面形状

导入表面形状

硬度

表面处理

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

2~20/0.01

安装部长度L(mm) *

3~42/1

定位部长度B(mm) *

2~200/0.1

G(mm) *

3~9/1

止转位置 *

A(mm) *

2~36/0.1

图片仅供参考

定位销锥角型带肩型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	形状	材质	硬度	表面处理
JT-RVMSD	环槽型	圆型	SKS3	淬火硬度58~61HRC	—
JT-RVMUD	切口型	圆型	SKS3	淬火硬度58~61HRC	—
JT-RVMFD	平面加工型	圆型	SKS3	淬火硬度58~61HRC	—
JT-RVMSU	环槽型	圆型	SKS3	淬火硬度58~61HRC，镀层硬度850HV~	镀层厚度3~5μm
JT-RVMUU	切口型	圆型	SKS3	淬火硬度58~61HRC，镀层硬度850HV~	镀层厚度3~5μm
JT-RVMFU	平面加工型	圆型	SKS3	淬火硬度58~61HRC，镀层硬度850HV~	镀层厚度3~5μm
JT-RVMDD	环槽型	多棱型	SKS3	淬火硬度58~61HRC	—
JT-RVMQD	切口型	多棱型	SKS3	淬火硬度58~61HRC	—
JT-RVMOD	平面加工型	多棱型	SKS3	淬火硬度58~61HRC	—
JT-RVMDU	环槽型	多棱型	SKS3	淬火硬度58~61HRC，镀层硬度850HV~	镀层厚度3~5μm
JT-RVMQU	切口型	多棱型	SKS3	淬火硬度58~61HRC，镀层硬度850HV~	镀层厚度3~5μm
JT-RVMOU	平面加工型	多棱型	SKS3	淬火硬度58~61HRC，镀层硬度850HV~	镀层厚度3~5μm

选型参数

环槽型

型号			最小单位0.01	最小单位1	最小单位0.1	d	V1	V2	C	E	S	(W)
代码	Dg6		P	L	B	d	V1	V2	C	E	S	D＜P时	D≥P时
圆型 JT-RVMSD JT-RVMSU 多棱型 JT-RVMDD JT-RVMDU	6	-0.004 -0.012	2.00~6.00	3~15	2.0~20.0	4.5	5	5	1	3.5	8	3	1.5
	8S	-0.005 -0.014	3.00~8.00	3~18		6.5	3	6	1	4.5	11	3.5	1.8
	8		3.00~8.00	4~18		6.5	6	6	1.5		11	3.5	1.8
	10S		3.00~10.00	4~22	3.0~20.0	8	3	8	2		13	4	2.2
	10		3.00~10.00	5~22		8	8				13	4	2.2
	12S	-0.006 -0.017	5.00~12.00	5~26		10	4				15	5	2.5
	12		5.00~12.00	6~26		10	8				15	5	2.5
	16S		10.00~16.00	7~35	5.0~20.0	14	4		2	5.5	19	7	4
	16		10.00~16.00	8~35		14	8		3		19	7	4
	20	-0.007 -0.020	13.00~20.00	10~42		18	8		3		23	9	5

切口型

型号			最小单位0.01	最小单位1	最小单位0.1	止转位置	V3	V4	h	C	E	S	适用的止动螺丝	(W)
代码	Dg6		P	L	B	止转位置	V3	V4	h	C	E	S	适用的止动螺丝	D＜P时	D≥P时
圆型多棱型 JT-RVMUD JT-RVMQD JT-RVMUU JT-RVMQU	6	-0.004 -0.012	5.00~7.00	12~22	5.0~200	X Y	5.5	2.5	1.0	1	3.5	8	M4	3	1.5
	8	-0.005	5.00~9.00	14~25			7.5	3.5	1.2	1.5	4.5	11	M5	3.5	1.8
	10	-0.014	5.00~11.00	15~27						2		13	M6	4	2.2
	12	-0.006	5.00~12.00	15~27						2		15	M6	5	2.5
	16	-0.017	10.00~16.00	24~37			10.5	5.5	2.0	3	5.5	19	M8	7	4
	20	-0.007 -0.020	13.00~20.00	27~42			13.5	8.5	2.0	3	5.5	23	M8	9	5

X、Y尺寸仅适用于多棱型。

平面加工型

型号			最小单位0.01	最小单位1	最小单位0.1	最小单位1	最小单位0.1	止转位置	h	C	E	S	适用的止动螺丝	(W)
代码	Dg6		P	L	B	G	A	止转位置	h	C	E	S	适用的止动螺丝	D<P时	D≥P时

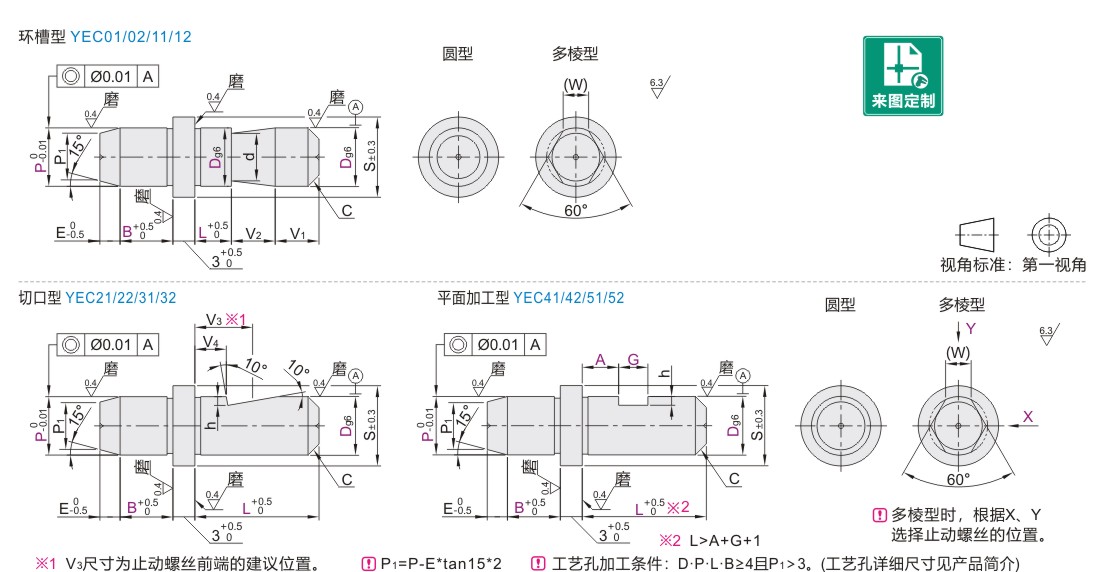

圆型 JT-RVMFD JT-RVMFU 多棱型 JT-RVMOD JT-RVMOU	6	-0.004 -0.012	5.00~7.00	12~22	5.0~200	3~9	2.0~8.0	X Y	1.0	1	3.5	8	M4	3	1.5
	8	-0.005	5.00~9.00	14~25			2.0~12.0		1.2	1.5	4.5	11	M5	3.5	1.8
	10	-0.014	5.00~11.00	15~27			2.0~16.0			2		13	M6	4	2.2
	12	-0.006	5.00~12.00	15~27			2.0~20.0			2		15	M6	5	2.5
	16	-0.017	10.00~16.00	24~37			2.0~28.0		2.0	3	5.5	19	M8	7	4
	20	-0.007 -0.020	13.00~20.00	27~42			2.0~36.0		2.0	3	5.5	23	M8	9	5

X、Y尺寸仅适用于多棱型。
