选型参数

D *

螺纹代号 *

快插式单管万向弯头

图片仅供参考

快插式单管万向弯头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

选型参数

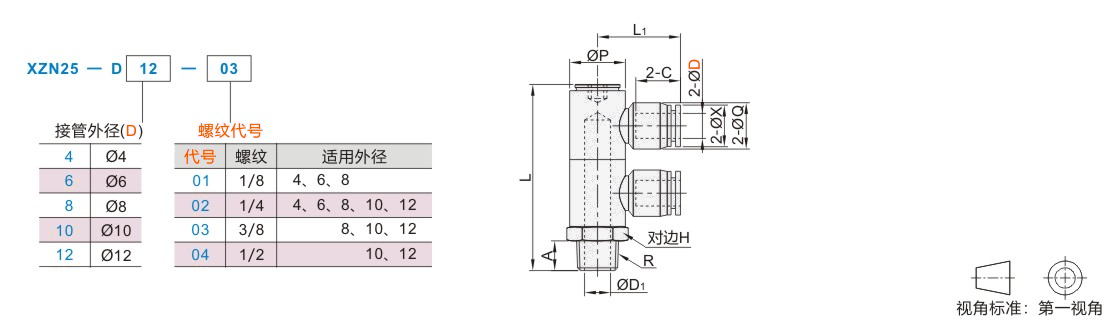

选型表

型号 / 代码	型号 / 接管外径D	型号 / 螺纹代号	A	C	D1	H	L	L1	P	Q	R	X	节流孔径	重量(g)
JT-TWZUO	4	01	7.5	14.9	6	14	44.3	22.5	14	11	R1/8	10	3.5	26.7
JT-TWZUO	4	02	9.5	14.9	8.3	17	59.5	24.5	17.8	11	R1/4	10	3.5	49.7
JT-TWZUO	6	01	7.5	JT-VMPDOCSUZMPNZFZ.5	6	14	44.3	21.6	14	13	R1/8	12	5.3	27.5
JT-TWZUO	6	02	9.5	JT-VMPDOCSUZMPNZFZ.5	8.3	17	59.5	23.6	17.8	13	R1/4	12	5.3	50.6
JT-TWZUO	8	01	7.5	18.3	6	14	44.3	24.5	14	14.8	R1/8	14	7.1	29.4
JT-TWZUO	8	02	9.5	18.3	8.3	17	59.5	26.5	17.8	14.8	R1/4	14	7.1	52.2
JT-TWZUO	8	03	10.5	18.3	11.5	20	62.2	28.5	21.9	14.8	R3/8	14	7.1	80.6
JT-TWZUO	10	02	9.5	20.6	8.3	17	59.5	30	17.8	18.4	R1/4	17	9.3	57.8
JT-TWZUO	10	03	10.5	20.6	11.5	20	62.2	32	21.9	18.4	R3/8	17	9.3	86
JT-TWZUO	10	04	13.5	20.6	14	24	66.7	32	27.1	18.4	R1/2	17	9.3	102.7
JT-TWZUO	12	02	9.5	22.7	8.3	17	59.5	30.9	17.8	21	R1/4	20	10	61.6
JT-TWZUO	12	03	10.5	22.7	11.5	20	62.2	32.9	21.9	21	R3/8	20	10	89.5
JT-TWZUO	12	04	13.5	22.7	14	24	66.7	32.9	27.1	21	R1/2	20	10	106.2
