循环式气动滑台

图片仅供参考

循环式气动滑台

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	动作形式	类型
WHA13	双作用	气动滑台 ● 循环式直线导轨

理论出力表

代码		动作方向	受压面积 (mm²)		使用压力(MPa)
代码		动作方向	受压面积 (mm²)		0.2		0.3			0.4		0.5	0.6		0.7
8		伸	101		20		30			40		51	61		71
8		缩	75		15		23			30		38	45		53

调整装置

缸径	调节行程范围		A	B	C	D	E
缸径	前	后	A	B	C	D	E
8	20	20	11.5	25	2	25	2
12	18	18	10	29.5	—	29.5	—
16	22	22	12.5	36.5	—	36.5	—
20	35	35	16	46.5	0.5	46.5	0.5
25	35	35	16.5	54.5	—	54.5	—

选型参数

选型表

型号		行程	磁性开关数量	调整装置			接管螺纹	使用流体	最高使用压力 MPa	最低使用压力 MPa	环境和流体温度	活塞使用速度 mm/s	行程长度公差	给油
代码	缸径	行程	磁性开关数量	调整装置			接管螺纹	使用流体	最高使用压力 MPa	最低使用压力 MPa	环境和流体温度	活塞使用速度 mm/s	行程长度公差	给油
WHA13	8	10	0~2	N(无) 带橡胶限位器带液压缓冲器带金属限位器 AS(前端调程) BS(前端调程) CS(前端调程) AT(后端调程) BT(后端调程) CT(后端调程) A(两端调程) B(两端调程) C(两端调程)			M5	空气	0.7	0.15	-10~60°C	50~500	+1 0	不需要
		20
		30
		40
		50
		75

带液压缓冲器详图见怡合达官网。

配套磁性开关WHS13-L2-2。

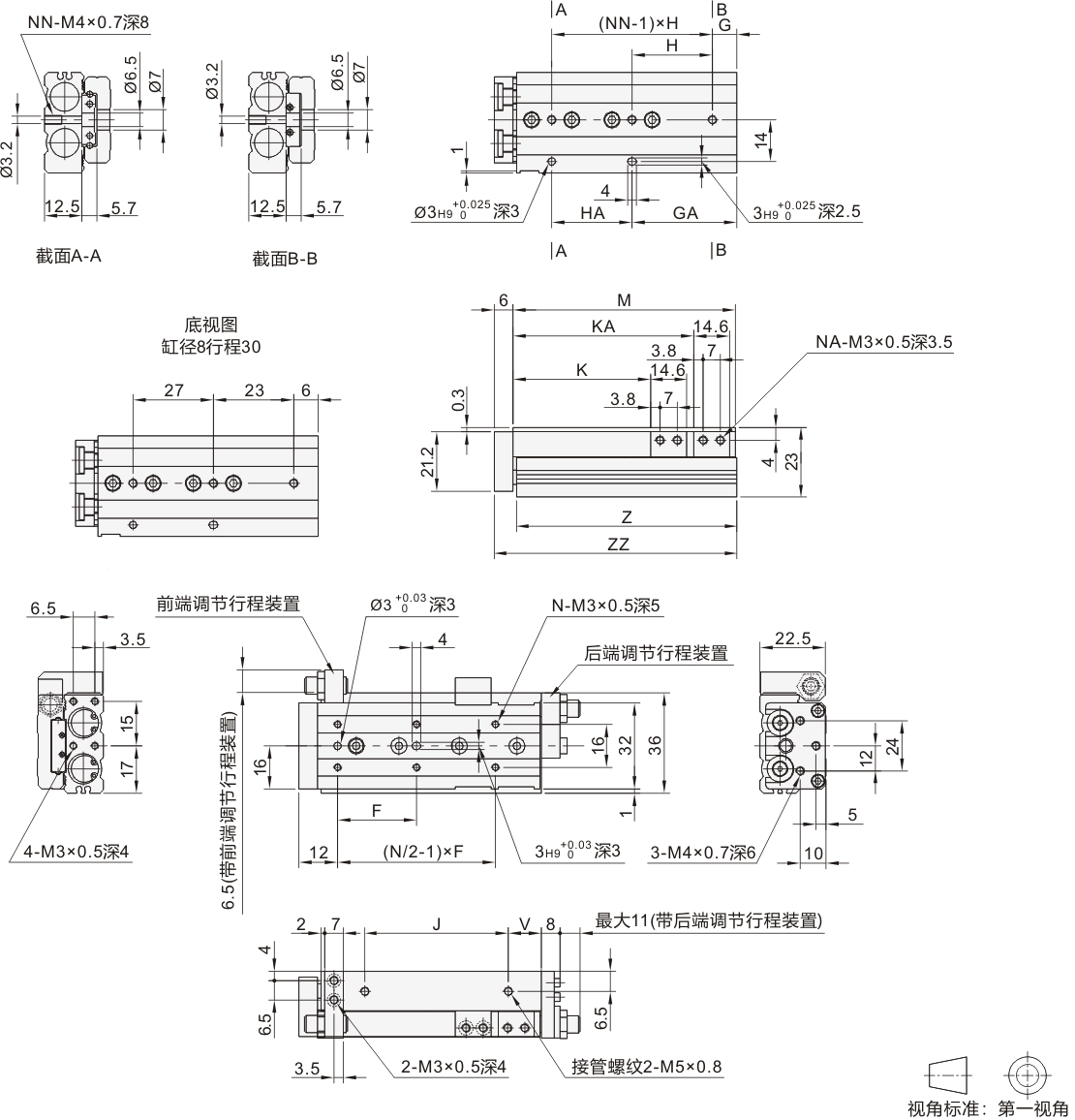

行程	F	N	G	H	NN	GA	HA	V	J	K	KA	NA	M	Z	ZZ
10	25	4	7	25	2	13	19	11	17	23.5	—	4	46	45.5	53
20	25	4	14	28	2	14	28	10	28	33.5			56	55.5	63
30	26	6	—	—	3	29	27	12	40	43.5			70	69.5	77
40	32		8	31	3	39	31	14	52	53.5			84	83.5	91
50	46		8	29	4	37	58	13	78	63.5	82.5	8	109	108.5	116
75	50		31	30	4	61	60	12	105	88.5	112.5	8	135	134.5	142
