研磨滚珠丝杠标准螺帽型 C3/C5

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMBLG	C5	GCr15	GCr15	高频	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型
JT-IMBMG	C3	GCr15	GCr15	高频	高频	58~62HRC	58~62HRC	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

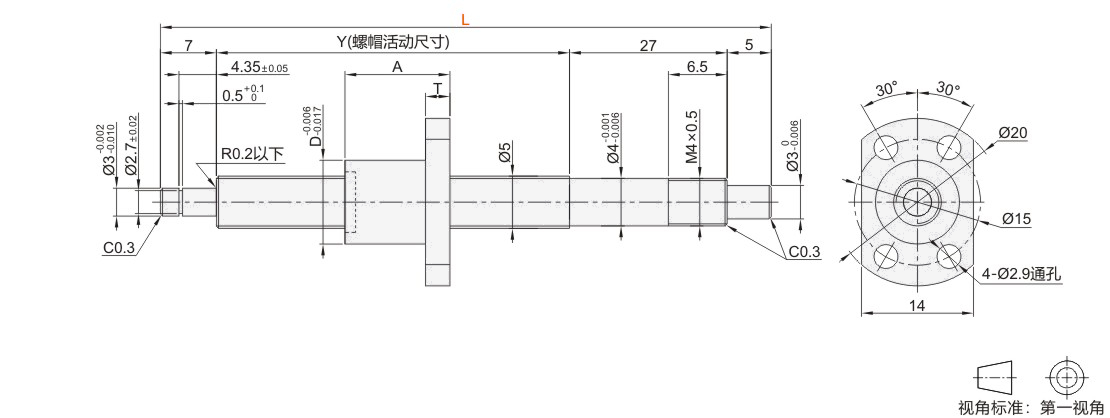

型号										最小单位1 L					Y				D					A				T				滚珠直径				螺母环圈数				螺纹旋向				基本额定负载
代码				丝杠轴径				导程		最小单位1 L					Y				D					A				T				滚珠直径				螺母环圈数				螺纹旋向				C(动)kN				Co(静)kN
JT-IMBLG JT-IMBMG				5				1		60 ~ 150					L-39				10					12				3				0.8				3				右旋				0.56				0.79

研磨滚珠丝杠与丝杠支座组件的推荐组合

代码	丝杠轴径	导程	支座形状	推荐丝杠固定座(规格型号)	推荐丝杠支撑座(规格型号)
JT-IMBLG JT-IMBMG	5	1	圆法兰	—	JT-IVXDD-4(详情请在怡合达网站搜索查看)
JT-IMBLG JT-IMBMG	5	1	方形	—	JT-IVXQD-4(详情请在怡合达网站搜索查看)

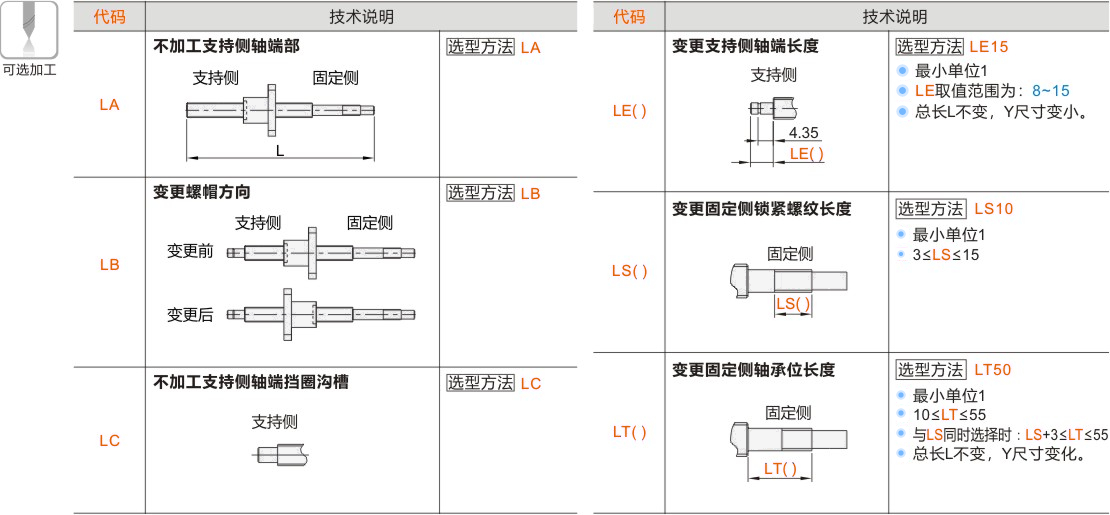

可选加工参数

暂未上传文档资料

研磨滚珠丝杠 标准螺帽型 C3/C5
