选择代码

代码参数

主体材质

主体表面处理

选型参数

外径D(mm) *

宽度L(mm) *

20~60/5

纵向导向轮

图片仅供参考

纵向导向轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	本体 / 材质	本体 / 表面处理	衬层 / 材质	衬层 / 硬度	芯轴 / 材质	芯轴 / 表面处理	轴承 / 材质	挡圈 / 材质	类型
JT-VEXESD	S45C	无电解镀镍	—	—	S45C	无电解镀镍	钢	弹簧钢	纵向型 ● 无衬层
JT-VEXEDD	SUS304	—	—	—	SUS304	—	不锈钢	不锈钢	纵向型 ● 无衬层
JT-VEXEUD	铝合金	本色阳极氧化	—	—	S45C	无电解镀镍	钢	弹簧钢	纵向型 ● 无衬层

选型参数

选型表

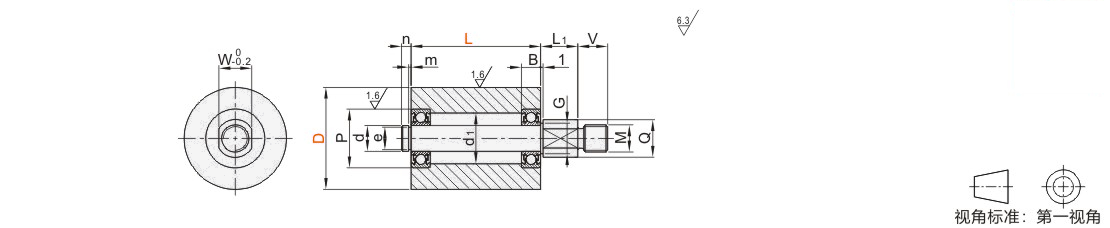

型号		L 最小单位5	L1	d	V	Q	G	e	n	m	d1	P	B	M	W	轴承型号	挡圈型号
代码	D	L 最小单位5	L1	d	V	Q	G	e	n	m	d1	P	B	M	W	轴承型号	JT-VEXESD/JT-VEXEUD	JT-VEXEDD
JT-VEXESD JT-VEXEDD JT-VEXEUD	20	20~60	11	6	9	10	8	5	2	0.7	9.8	15	5	M6	8	BAF696ZZ	TBP11-5	TBP12-5
	25			6	9	10	8	5	2	0.7	9.8	15	5	M6	8	BAF696ZZ	TBP11-5	TBP12-5
	30			8	12	12	10	7	3	0.9	14.8	19	6	M8	10	BAF698ZZ	TBP11-7	TBP12-7
	35			10	15	15	13	9.6		1.15	17.8	22	6	M10	13	BAY6900ZZ	TBP01-10	TBP02-10
	40			12	18	18	14	11.5			23.8	28	8	M12	14	BAY6001ZZ	TBP01-12	TBP02-12
	50	25~60		12	18	18	14	11.5			23.8	32	10	M12	14	BAY6201ZZ	TBP01-12	TBP02-12

产品名称

暂未上传文档资料
